Allgemeine Beschreibung

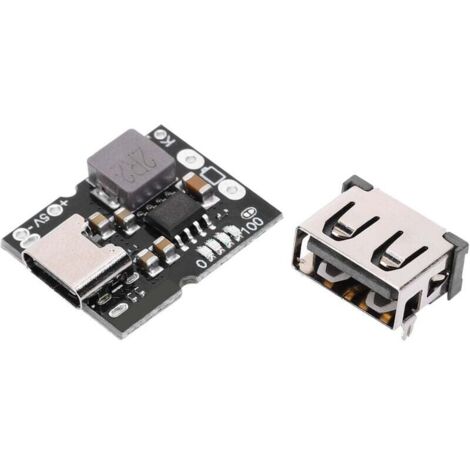

Das Ulisem integrierte Batterielade- und Entlademodul ist eine leistungsstarke Ladeplatine, die speziell für Lithiumbatterien entwickelt wurde. Mit einem Typ-C-Eingang und einem USB-Anschluss bietet dieses Modul eine benutzerfreundliche Lösung für das Laden und Entladen von Batterien.Technische daten
- Artikeltyp: Batterielademodul
- Eingangsspannungsbereich: 5-5,5 V
- Ladeabschaltspannung: (4,2 V/4,35 V) ± 0,5 %
- Ladestrom: 2,4 A ± 5 %
- Boost-Ausgangsspannung: 5 V-5,15 V (Lastverlustkompensation)
- Welligkeit der Boost-Ausgangsspannung: 100 mV
- Boost-Ausgangsstrom: 2 A
- Boost Umwandlungseffizienz: 92,5 % (3,6 V Eingang, 5 V 2 A Ausgang)
- Batterie-Ruhestrom: < 30 uA
Kompatibilität und Zubehör
- Unterstützt externe Taster
- USB-A-Buchse auf der Rückseite, manuell installierbar
Installation
- Verbinden Sie den Taster mit dem K-Punkt und dem Minuspol des Ausgangs.
- Der USB-Anschluss kann manuell installiert werden.
Anwendung
- Kurz drücken, um das Display einzuschalten und den 5-V-Ausgang zu aktivieren.
- Zwei aufeinanderfolgende kurze Tastendrücke schalten das Display und den 5-V-Ausgang aus.
- Wenn der Ladestrom nach Erreichen der endgültigen Erhaltungsspannung auf 100 mA abfällt, stoppt der Ladezyklus automatisch.
- Wenn die Batteriespannung unter 4,1 V fällt, beginnt der Ladezyklus neu.
- Wenn die Batteriespannung unter 2,8 V liegt, wird die Batterie mit einem Strom von 180 mA vorgeladen.
- Der Ausgang wird abgeschaltet, wenn der Ladestrom unter 50 mA liegt.
- Laden und Entladen werden unterstützt.
