Allgemeine Beschreibung

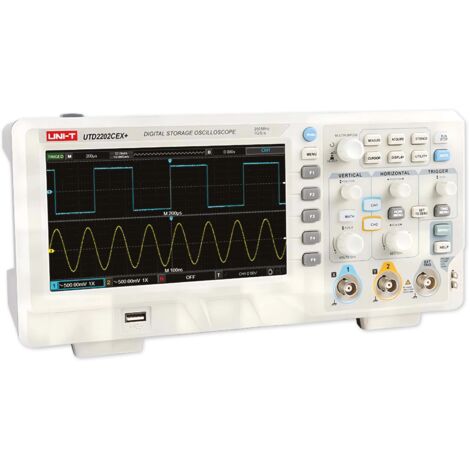

Das digitale Speicheroszilloskop der Serie UTD2000CEX+ ist ein Einstiegsgerät, das die wichtigsten Anforderungen der Basismessung erfüllt. Das UTD2202CEX+ hat eine Bandbreite von 200 MHz, eine Echtzeit-Abtastrate von 1 GS/s, 2 Kanäle und eine Speichertiefe von 64 kpts. Mit umfangreichen Anwendungsszenarien ist dieses Modell für Industrie-, Unterhaltungs- und Automobilelektronik geeignet. Das übersichtliche Frontpanel ist für eine einfache Bedienung ausgelegt.Technische daten
- Betriebsspannung: 100...240 V~
- Kanäle: 2
- Display: 17,8 cm (7") TFT-LCD, 800x480 Pixel
- Schnittstellen: USB-A (Frontseite), USB-B (Rückseite), Pass/Fail (Rückseite)
- Bandbreite: 200 MHz
- Abtastrate: 1 GS/s (Real-Time)
- Speichertiefe: 64 k
- Anstiegszeit: < 1,8 ns
- Eingangskopplung: DC, AC, GND
- Y-Teiler: 1 mV/div...20 V/div
- X-Teiler: 2 ns/div...50 s/div (Abstufung 1-2-5)
- Vertikale Auflösung: 8 bit
- Trigger-Arten: Edge, Pulse, Alternate, Slope, Video
- Trigger-Modi: Auto, Normal, Single
- Mathematische Funktionen: +, -, x, /, FFT
- Speichermethoden: Setup, Wave, Bitmap
- Gewicht: 2,5 kg
- Maße (BxHxT): 306x138x124 mm
Lieferumfang
- Oszilloskop
- Netzleitung
- USB-Kabel
- 2x Tastkopf (10:1, 200 MHz)
