Allgemeine Beschreibung

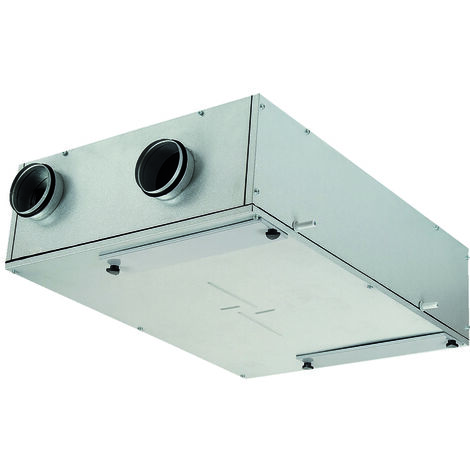

Das System VMC VUE 100 P mini Vents ist ein kompaktes System zur kontrollierten mechanischen Lüftung mit einem hocheffizienten Enthalpie-Wärmetauscher, ideal für Wohnungen, Einfamilienhäuser, Büros und Geschäftsräume.Technische daten
- Modell: VUE 100 P mini
- Stromversorgung: 1~ 220–240 V / 50 Hz
- Leistungsaufnahme: 30 W (min) – 38 W (mittel) – 56 W (max)
- Stromstärke: 0,18 A – 0,23 A – 0,34 A
- Luftdurchsatz: 78 m³/h – 117 m³/h – 156 m³/h
- Geräuschpegel in 3 m Entfernung: 24 dBA – 32 dBA – 41 dBA
- Lufttemperatur: -25 °C bis +50 °C
- Anschlussdurchmesser: Ø 125 mm
- Wärmerückgewinnungswirkungsgrad: 64 % ÷ 72 %
- Filter: G4 Zu- und Abluft
- Gewicht: 10 kg
- SEC-Klasse: D
Kompatibilität und Zubehör
- Komplette VMC-Einheit
- Enthalpie-Wärmetauscher aus polymerisierter Zellulose
- G4-Filter für Zu- und Abluft
- Drehzahlregler A3 (P3-1-300)
- Isolierter Rahmen 15 mm
Installation
Das Gerät in der Zwischendecke oder im Technikraum installieren. Kanäle Ø 125 mm für Außenluftzufuhr, Raumluftzufuhr, Raumluftabsaugung und Abluftanschluss anschließen. Regler A3 zur Drehzahlregelung anschließen. Zugang für die Filterwartung sicherstellen. Lufttemperatur -25 °C bis +50 °C überprüfen. Bei Bedarf Kondensatablauf vorsehen.
Anwendung
Kontrollierte mechanische Lüftung in Wohnungen, Einfamilienhäusern, Büros, Praxen und Geschäftsräumen bis zu 100 m². Gewährleistet einen kontinuierlichen Luftaustausch mit Wärme- und Feuchtigkeitsrückgewinnung und beseitigt Feuchtigkeit, CO₂ und Schadstoffe in Innenräumen. Ideal für energieeffiziente Gebäude und Sanierungen.
Weitere Informationen
VMC-Gerät mit enthalpischem Wärmetauscher aus polymerisierter Zellulose der Klasse SEC D. Rückgewinnungswirkungsgrad 64–72 %. Regler A3 im Lieferumfang enthalten. Wartung der G4-Filter alle 3–6 Monate. Jährliche Reinigung des Wärmetauschers. Installation durch qualifiziertes Fachpersonal.
Funktionsweise
Der Kreuzstrom-Enthalpie-Wärmetauscher überträgt sowohl Wärme als auch Feuchtigkeit zwischen Abluft und Zuluft, wobei die Luftströme vollständig voneinander getrennt bleiben. Im Winter erwärmt und befeuchtet die Abluft die einströmende Frischluft. Im Sommer kühlt und entfeuchtet sie die Außenluft. Das System gewährleistet einen optimalen thermischen und hygrometrischen Ausgleich und reduziert Energieverluste.
Ausstattung
- Wärme- und Feuchtigkeitsrückgewinnung bis zu 72 %
- Energieeinsparung bei kontinuierlicher Belüftung
- Kompakte Installation in der Zwischendecke
- Geräuscharm 24–41 dBA in 3 Metern Entfernung
- 3 über den Regler A3 einstellbare Geschwindigkeitsstufen
- Luftreinigung mit G4-Filtern
- Waschbarer Wärmetauscher aus polymerisierter Zellulose
- Geringer Verbrauch 30–56 W
- Standardanschlüsse Ø 125 mm
