Universal-Dübel, konische Schraube, sfxp-06030050 (100)

Universelle Dübel

6x30/50 mm, 100 Stück.

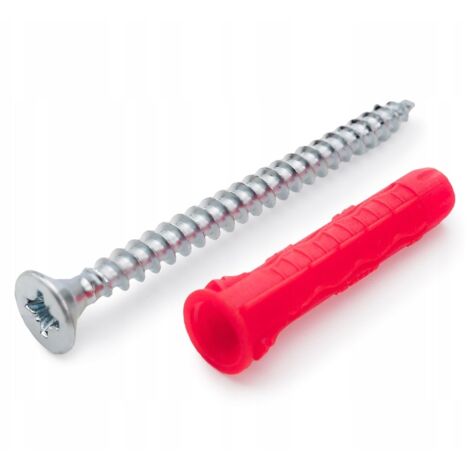

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Kegelkopf und PZ-2-Sockel.

Zur Montage von leichten Innenausbauelementen und leichten Installationselementen in allen Bauuntergründen geeignet.

Wichtige Parameter

• Modell: sfxp-06030050
• Stiftgröße: 6,0 x 30 mm
• Schraubengröße:4,0 x 50 mm
• Verpackung: 100 Stück
• Maximale nutzbare Länge:20 mm
• Buchse: PZ-2
• Steckermaterial: Polyamid (Nylon)
• Schraubenmaterial: verzinkter Stahl

Der Dehnverbinder besteht aus:

• Kunststoffelement - Hülse,
• Verbinder - Stahlschraube.

Original Produkt der renommierten Firma klimas Wkręt-Met ®

Funktionen und Vorteile

1. Verzinkter Kegelkopf mit PZ-Buchse

Die Verzinkung garantiert eine außergewöhnliche Korrosionsbeständigkeit und damit eine hohe Langlebigkeit. Der Kegelkopf ermöglicht einen bündigen Abschluss mit der Oberfläche des Anschlusselements.

2. Vergrößerter Kragendurchmesser

Sorgt für einen festen Halt des Steckers im Boden – das Produkt ist stabiler und weniger anfällig für Bewegungen während des Gebrauchs.

3. Stabilisierende „Lamellen“

Dieses Element verhindert, dass sich der Stopfen beim Einschrauben im Boden dreht. Dies erhöht die Montagegenauigkeit und minimiert das Risiko lockerer Verbindungen.

4. Stabilisierende „Vorsprünge“

Ermöglichen eine noch bessere Stabilisierung der Hülse, was in Anwendungen, bei denen Langlebigkeit Priorität hat, entscheidend ist.

5. Einzigartige Hülsenform

Gibt eine „Knotenbildung“ an, die die Druckfläche in Hohlräumen vergrößert. Dadurch kann das Produkt seine Funktion optimal erfüllen und eine feste Verbindung gewährleisten.

6. Kleinerer Anfangsdurchmesser der Hülse

Der kleinere Anfangsdurchmesser ist eine innovative Lösung, die den Installationsprozess im Bohrloch deutlich vereinfacht. Dies ermöglicht Ihnen, das Produkt schneller und effizienter einzubetten.

Substrate

1. Beton
2. Vollkeramikziegel
3. Lochkeramikziegel
4. Hohlziegel
5. Porenbeton
6. Gipskartonplatte, 2xGipskartonplatte
7. Faserzementplatte

A. Untergründe mit Hohlblöcken (z. B. Keramikblöcke)

B. Massive Untergründe

C. Gipskartonplatten, OSB-Platten

Anwendungsbeispiele

1. Montage von Designelementen in Gipskartonplatten.
2. Montage von Dekorelementen in OSB-Platten.
3. Montage von Überwachungselementen an Ziegelwänden.
4. Montage von Ausbauelementen in gemischten Untergründen.

Dies sind nur Anwendungsbeispiele.

Die innovative Konstruktion der Radhülse gewährleistet vielseitige Einsatzmöglichkeiten – sie kann sicher auf jedem Untergrund verwendet werden.

Produktspezifikationen

• Steckerdurchmesser [dk]: Ø 6,0 mm
• Steckerlänge [Lk]: 30mm
• Schraubendurchmesser [dw]: Ø 4,0 mm
• Schraubenlänge [Lw]: 50mm
• Maximale Nutzlänge [tfix]: 20 mm
• Sockel: PZ-2
• Anzahl der Teile in der Packung: 100
• Steckermaterial: Polyamid (Nylon)
• Schraubenmaterial: verzinkter Stahl
• Montageart: Vormontage
• Untergrund: Beton, Vollziegel, Lochziegel, Porenbeton, Gipskarton, Zementplatte

Zulassung:

• Nationale technische Bewertung - ITB-KOT-2021/1847 Ausgabe 1

Die von uns angebotenen Dübel zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Video des Produkts

https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(Link kopieren und in das Browserfenster einfügen)

Installationsmethode

• Vor der Installation den Untergrund, in dem der Verbinder montiert werden soll, ermitteln und die vom Verbinder übertragenen Lasten mit den in der nationalen technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die passende Länge des Verbinders (Schraube + Hülse) ist abhängig von der Dicke der zu befestigenden Elemente auszuwählen.
• Das Bohrverfahren ist zu überwachen (Löcher in Mauerwerksuntergründen aus Lochblechen oder Porenbeton sind mit einer Drehbohrmaschine ohne Schlagbohren zu bohren).
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Befestigungsmittel entsprechen.
• Löcher in festen Materialien Die Bohrung sollte etwa 10 mm tiefer sein als die Verankerungstiefe des Befestigungselements.
• Bohrungen in festen Materialien sollten durch eine oszillierende Bohrbewegung bei reduzierter Drehzahl von Bohrspänen befreit werden.
• Anschließend wird eine Kunststoffhülse in die Bohrung eingeführt und die Schraube durch das Befestigungselement bis zum Durchdringen der Hülse eingeschraubt (Vormontage).

Klimabolzen - die häufigste Wahl von Fachleute

*Das Maßband ist nicht Teil der Auktion (es dient nur der besseren Darstellung der Schrauben).
