Universaldübel Konusschraube SFXP-10060070

Universelle Dübel

10x60/70 mm 50 Stück

Bestehend aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Kegelkopf und PZ-3-Innengewinde.

Geeignet zur Montage von leichten Innenausbauelementen und leichten Installationselementen in allen Bauuntergründen.

Wichtigste Parameter

• Modell : SFXP-10060070
• Steckergröße: 10,0 x 60 mm
• Schraubengröße: 6,0 x 70 mm
• Verpackung: 50 Stück.
• Maximal nutzbare Länge: 10 mm
• Buchse: PZ-3
• Material Dübel: Polyamid (Nylon)
• Material Schraube: verzinkter Stahl

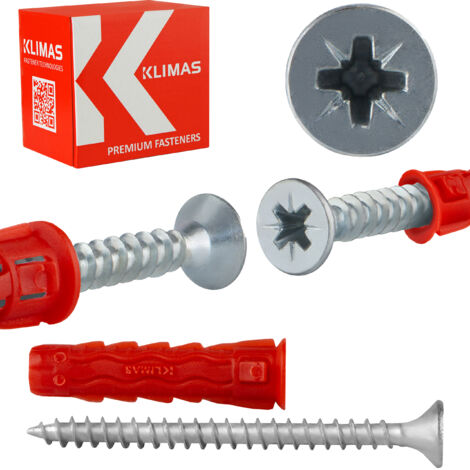

Der Spreizverbinder besteht aus:

• Kunststoffelement - Hülse,
• Verbinder - Stahlschraube.

Originalprodukt eines renommierten Unternehmens KLIMAS Wkręt-Met ®

Merkmale und Vorteile

1. Verzinkter Kegelkopf mit PZ-Sockel

Die Zinkbeschichtung garantiert eine außergewöhnliche Korrosionsbeständigkeit, wodurch die Langlebigkeit erhalten bleibt, und der Kegelkopf ermöglicht einen bündigen Abschluss mit der Oberfläche des zu befestigenden Elements.

2. Vergrößerter Kragendurchmesser

Gewährleistet einen festen Halt der Hülse auf dem Boden – das Produkt ist stabiler und weniger anfällig für Bewegungen während des Gebrauchs.

3. Stabilisierungsrippen

Dieses Element wirkt der Drehung der Hülse im Boden beim Verschrauben entgegen, was die Montagegenauigkeit erhöht und das Risiko von losen Verbindungen minimiert.

4. Stabilisierungsnasen

Ermöglichen eine noch bessere Stabilisierung der Hülse, was in Anwendungen, bei denen Langlebigkeit Priorität hat, entscheidend ist.

5. Die einzigartige Form der Hülse

garantiert eine „Knotenbildung“, wodurch die Druckfläche in Hohlräumen vergrößert wird. Dies gewährleistet die einwandfreie Funktion des Produkts und eine sichere Verbindung.

6. Der kleinere Anfangsdurchmesser der Hülse

Der kleinere Anfangsdurchmesser ist eine innovative Lösung, die den Montagevorgang im Bohrloch deutlich vereinfacht. Dies ermöglicht ein schnelleres und effizienteres Einsetzen des Produkts.

Untergründe

1. Beton
2. Vollziegel
3. Lochziegel
4. Hohlziegel
5. Porenbeton
6. Gipskartonplatte, 2xG-K
7. Faserzementplatte A. Untergründe mit Hohlblöcken (z. B. Keramikblöcke) B. Massive Untergründe C. Gipskarton, OSB-Platten

Anwendungsbeispiele

1. Montage von Gestaltungselementen auf Gipskartonuntergründen.
2. Montage von Dekorationselementen auf OSB-Plattenuntergründen.
3. Montage von Überwachungselementen auf Ziegelwänden.
4. Montage von Ausbauelementen auf gemischten Untergründen.

Dies sind nur beispielhafte Anwendungen.

Die innovative Konstruktion der Radhülse gewährleistet vielseitige Einsatzmöglichkeiten – sie kann bedenkenlos auf jedem Untergrund verwendet werden.

Produktspezifikationen

• Steckerdurchmesser [dk]: Ø   10,0 mm
• Steckerlänge [Lk]: 60 mm
• Schraubendurchmesser [dw]: Ø   6,0 mm
• Schraubenlänge [Lw]: 70 mm
• max. nutzbare Länge [tfix]: 10 mm
• Buchse: PZ-3
• Anzahl der Stück. im Paket: 50
• Dübelmaterial: Polyamid (Nylon)
• Schraubenmaterial: verzinkter Stahl
• Montageart : Vormontage
• Untergrund : Beton , Vollziegel, Lochziegel, Porenbeton, Gipskarton, Zementbauplatte

Zertifikat:

• Nationale Technische Bewertung - ITB-KOT-2021/1847 Ausgabe 1

Die von uns angebotenen Dübel zeichnen sich durch höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Bauunternehmen gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Produktvideo

https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(Link kopieren und in Ihren Browser einfügen)

Installationsmethode

• Vor der Installation den Untergrund bestimmen, in dem der Verbinder montiert werden soll, und die vom Verbinder zu übertragenden Lasten mit den in der nationalen technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die passende Länge des Verbinders (Schraube + Hülse) entsprechend der Dicke der zu verbindenden Elemente auswählen.
• Das Bohrverfahren wird überwacht (Löcher in Mauerwerksuntergründen aus Lochblechen oder Porenbeton sind mit einer Drehbohrmaschine ohne Schlagbohrer zu bohren).
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Befestigungsmittel entsprechen.
• Löcher in festen Materialien sollten ca. 10 mm tiefer sein als die Verankerungstiefe des Befestigungsmittels.
• Bohrspäne aus Löchern in festen Materialien werden durch Hin- und Herbewegen der Bohrmaschine bei reduzierter Drehzahl entfernt.
• Anschließend wird eine Kunststoffhülse in das Loch eingesetzt und die Schraube durch das Befestigungsmittel bis zum Durchdringen der Hülse eingeschraubt (Vormontage).

KLIMAS Dübel – die erste Wahl für Profis

*Das Maßband ist nicht Teil der Auktion (es dient nur der besseren Darstellung der Schrauben)
