Allgemeine Beschreibung

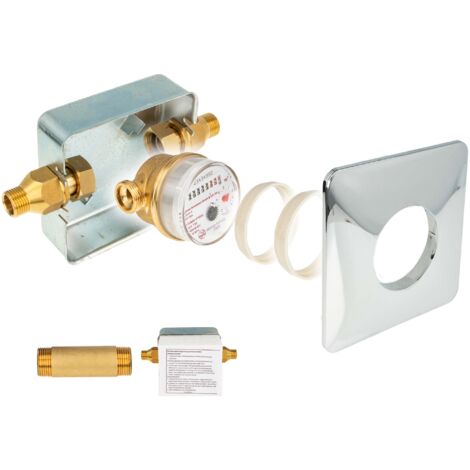

Das Unterputz Einstrahlzähler System ETK Komplett-SET ist ideal für die Messung von Warm- und Kaltwasser. Es bietet eine präzise Durchflussmessung und ist für Temperaturen bis zu 90°C geeignet. Das Set enthält einen Wasserzähler Typ Q3 2,5 R40 mit einer Eichlaufzeit von 6 Jahren und einem maximalen Betriebsdruck von 10 bar.Technische daten
- Baulänge: 80 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Material Gehäuse: Messing
- Abdeckrosette: Kunststoffrosette verchromt, 140 x 140 mm, 13 mm hoch, Innendurchmesser ca. Ø 65 mm
Kompatibilität und Zubehör
- Inkl. Dichtungen, Plombierdraht, Selflock-Plombe
- Inkl. Paßstück als Zählerersatz
- Inkl. Styroporblock als Einputzhilfe
- 2 x Distanzring zur Montage an Rosette
Installation
- Unterputzkasten bündig mit Mauerwerk einbauen.
- Richtungspfeile auf Kastenboden und Styroporabdeckung müssen mit Durchflussrichtung übereinstimmen.
- Bei Lötmontage: Styroporabdeckung abnehmen, Distanzrohr ausschrauben und Ausgleichsverschraubungen seitwärts herausziehen (O-Ringe sind nicht hitzebeständig!).
- Nach Lötmontage Zusammenbau in umgekehrter Reihenfolge.
- Nach Installation auf Dichtigkeit prüfen.
Anwendung
- Geeignet für die Messung von Warmwasser bis 90°C und Kaltwasser bis 30°C.
- 360° drehbares Zählwerk ermöglicht Ablesung in jeder Lage.
- Zählwerk mit 8 Rollen für den Zählbereich von 1 Liter bis 99999 m³.
Weitere Informationen
- Der Zähler ist nicht frostgesichert.
