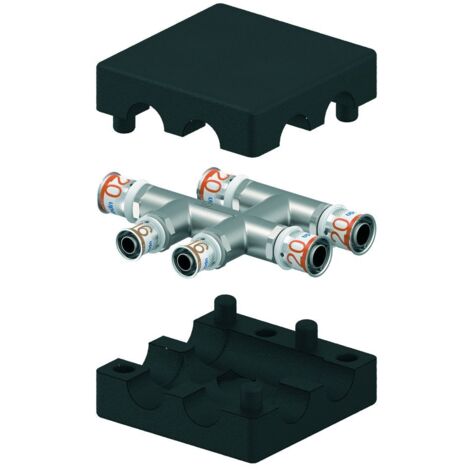

Uponor S-Press PLUS HK-X-Fitting mit Dämmbox insulated 20-16-20, 1070691

Uponor S-Press PLUS HK-X-Fitting mit Dämmbox insulated 20-16-20, 1070691

- Aus Messing, verzinnt - Zum kreuzungsfreien, vorgedämmten Anschluss eines Heizkörpers auf dem Rohfußboden - Inklusiv EPP Dämmbox, zweiteilige 13 mm Dämmung, Wärmeleitfähigkeit 0,035 W/(mK). Entspricht den Anforderungen der EnEV und dem GEG im Bereich von Rohrkreuzungen und Wanddurchführungen! - Abmessungen der Dämmbox (L x B x H): 115 x 115 x 55 mm

ANWENDUNG - Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer. - Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.

ZERTIFIKAT - DVGW - ÖVGW - KIWA / KOMO

AUSSCHREIBUNG

Metall Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung mit zusätzlich zweischichtiger Innenverzinnung zum Korrosionsschutz. Messingwerkstoff und galvanische Verzinnung gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasser-installationen geeignet. Migrationsprüfung gemäß DIN EN 12873-1. Längskraftschlüssige Radial-Pressverbindung mit fest fixierter, außenkorrosionsbeständiger Edelstahl-Presshülse mit Sichtfenster. Hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe durch Verpresst-Kennzeichnung, ",unverpresst undicht", bei Dichtheitsprobe mit 150 mbar Überdruck. Verpressen ohne kalibrieren und entgraten des Rohres. Dichtringe der Fittings erfüllen die Hygieneanforderungen (KTW-Empfehlung – Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Verbindung zwischen Fittingkörper und Rohr, hygieneoptimiert und totraumfrei. - Zertifikate: DVGW/ÖVGW, KIWA/KOMO. - Durchflussoptimierter Fitting für geringe Druckverluste. - Zugfestigkeits-Test gemäß CTSB NF EN 1979: >, 1600 N - Nachweis der Entzinkungsbeständigkeit durch Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634). - 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. - Außen- und Innengewinde nach DIN EN 10226-1.

• Modell: S-Press PLUS
• Durchmesser aussen: 20 mm
• Länge (l1): 56 mm
• Länge (l2): 55 mm
• Länge (l3): 55 mm
• Wandstärke 3: 40 mm
• z-Maß b1: 40 mm
• z-Maß b2: 40 mm
• z-Maß z1: 34 mm
• z-Maß z2: 34 mm
• z-Maß z3: 34 mm
