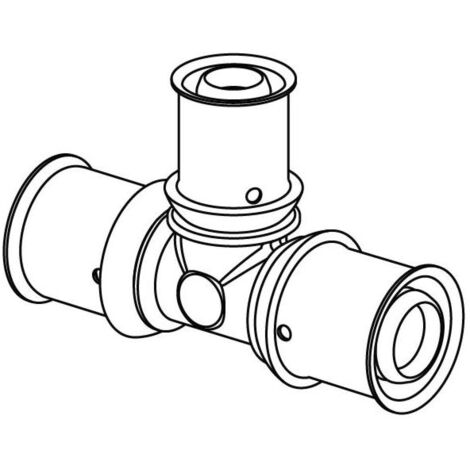

Uponor S-Press Plus T-Stück reduziert PPSU, 16x20x16mm

Uponor S-Press Plus T-Stück reduziert, 16x20x16mm, PPSU

Das Uponor S-Press Plus T-Stück reduziert aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Mit den Abmessungen 16x20x16 mm ermöglicht es eine sichere und hygienische Verbindung von Mehrschichtverbundrohren in Trinkwasser- und Heizungsinstallationen. Dieses T-Stück ist ideal für Anwendungen mit unterschiedlichen Rohrdurchmessern und sorgt für eine langlebige und druckfeste Installation.

Wie ist das Uponor S-Press Plus T-Stück konstruiert?

Das T-Stück besteht aus Polyphenylensulfon (PPSU), einem temperaturbeständigen Hochleistungskunststoff, der die Hygieneanforderungen der KTW-Empfehlung, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270 erfüllt. Die längskraftschlüssige Radial-Pressverbindung verfügt über eine fest fixierte, außen korrosionsbeständige Edelstahl-Presshülse mit Sichtfenster. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) entsprechen ebenfalls den hygienischen Anforderungen. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Anschlussarten und Maße bietet das T-Stück?

Das T-Stück ist als reduzierendes T-Stück ausgeführt und besitzt drei Pressmuffenanschlüsse. Die Rohraußendurchmesser betragen 16 mm, 20 mm und 16 mm. Die Anschlusslängen liegen bei 35 mm, während die Arbeitslängen zwischen 13 mm und 15 mm variieren. Die Hauptfarbe des Fittings ist grau. Diese Konfiguration ermöglicht die sichere Verbindung von Rohren unterschiedlicher Dimensionen in einem 90-Grad-Winkel.

Welche technischen Eigenschaften und Zertifikate besitzt das Produkt?

Das Fitting ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Im Einsatzbereich Trinkwasser ist eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei maximal 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von bis zu 95 °C für maximal 100 Stunden. Für Heizungsinstallationen beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden. Das Produkt ist zugfest, systemgebunden und zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Es ist DVGW-, ÖVGW- sowie KIWA/KOMO-zertifiziert.

Wie wird das Fitting installiert und geprüft?

Die Installation des Uponor S-Press Plus T-Stücks ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine sichere Pressbackenführung und die einzigartige Verpresstkennzeichnung erhöhen die Prüfsicherheit. Bei der Dichtheitsprobe mit 150 mbar Überdruck zeigt das Fitting im unverpressten Zustand eine Undichtigkeit an. Die schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Informationen. Die durchflussoptimierte Bauweise minimiert Druckverluste im System.

Technische Daten

• Ausführung: T-Stück reduziert
• Werkstoff: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Rohraußendurchmesser: 16x20x16 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: 80 °C
• Kurzzeitige Störfalltemperatur Trinkwasser: 95 °C (max. 100 Std.)
• Kurzzeitige Störfalltemperatur Heizung: 100 °C (max. 100 Std.)
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Das Uponor S-Press Plus T-Stück reduziert bietet eine zuverlässige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen. Gefertigt aus temperaturbeständigem PPSU und ausgestattet mit EPDM-Dichtungen, erfüllt es höchste Anforderungen an die Hygiene. Mit einem maximalen Arbeitsdruck von 10 bar und einer einfachen, kalibrierungsfreien Pressmontage ist dieses T-Stück eine effiziente Wahl für langlebige Verbundrohrsysteme.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1039948
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: grau
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 35
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 15
• Arbeitslänge Anschluss 2: 13
• Länge Anschluss 3: 35
• Arbeitslänge Anschluss 3: 15
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 5,5
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 7,4
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 21,6
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
