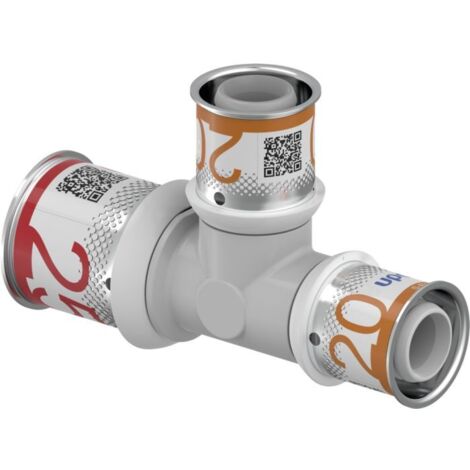

Uponor S-Press Plus T-Stück reduziert, 25x20x20mm, PPSU

Uponor S-Press Plus T-Stück reduziert, 25x20x20mm, PPSU

Das Uponor S-Press Plus T-Stück reduziert, 25x20x20mm, aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Es ist speziell für die sichere und hygienische Verbindung von Uponor Mehrschichtverbundrohrsystemen in Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen konzipiert.

Wie ist das Uponor S-Press Plus T-Stück konstruiert?

Das T-Stück besteht aus Polyphenylensulfon (PPSU), einem Hochleistungskunststoff, der die strengen Hygieneanforderungen der KTW-Empfehlung, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270 erfüllt. Die längskraftschlüssige Radial-Pressverbindung ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse ausgestattet, die ein praktisches Sichtfenster zur Kontrolle bietet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) tragen ebenfalls zur Einhaltung der Hygienevorschriften bei. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Vorteile bietet die Installation des Pressfittings?

Die Montage des Uponor S-Press Plus T-Stücks ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine sichere Pressbackenführung stellt eine präzise Installation sicher. Das System bietet eine hohe Prüfsicherheit durch die bewährte „unverpresst undicht“-Funktion bei Dichtheitsproben mit 150 mbar Überdruck, wodurch nicht verpresste Verbindungen sofort erkannt werden. Eine charakteristische Verpresstkennzeichnung, schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für direkten Informationszugang unterstützen den Installationsprozess.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das T-Stück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für vielfältige Anwendungen. Im Bereich der Trinkwasserinstallation ist es für Dauerbetriebstemperaturen von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zugelassen. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen sind Dauerbetriebstemperaturen von bis zu 80 °C und kurzzeitige Störfalltemperaturen von bis zu 100 °C (maximal 100 Stunden) bei einem maximalen Dauerbetriebsdruck von 10 bar möglich.

Welche technischen Merkmale zeichnen das T-Stück aus?

Dieses reduzierte T-Stück verfügt über drei Pressmuffenanschlüsse mit Rohraußendurchmessern von 25x20x20 mm und einem Winkel von 90 Grad. Es ist durchflussoptimiert konzipiert, um geringe Druckverluste sicherzustellen. Das Fitting ist systemgebunden und zugfest, was eine stabile und dauerhafte Verbindung ermöglicht. Die Hauptfarbe des Fittings ist grau.

Technische Daten

• Ausführung: T-Stück reduziert
• Werkstoff: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschlüsse: 3x Pressmuffe
• Rohraußendurchmesser: 25x20x20 mm
• Winkel: 90 Grad
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Farbe: Grau

Das Uponor S-Press Plus T-Stück reduziert, 25x20x20mm, aus PPSU bietet eine hygienische, sichere und durchflussoptimierte Lösung für die Erweiterung von Rohrleitungen. Mit seiner robusten PPSU-Konstruktion, den Pressmuffenanschlüssen und der Eignung für einen maximalen Arbeitsdruck von 10 bar bei Temperaturen bis zu 80 °C im Heizungsbereich und 70 °C im Trinkwasserbereich, stellt es eine langlebige Komponente für moderne Installationssysteme dar.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1039956
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: grau
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 20
• Länge Anschluss 1: 48
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 41
• Arbeitslänge Anschluss 3: 19
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 5,3
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,5
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 6,1
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 9,8
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 39,8
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 31,2
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
