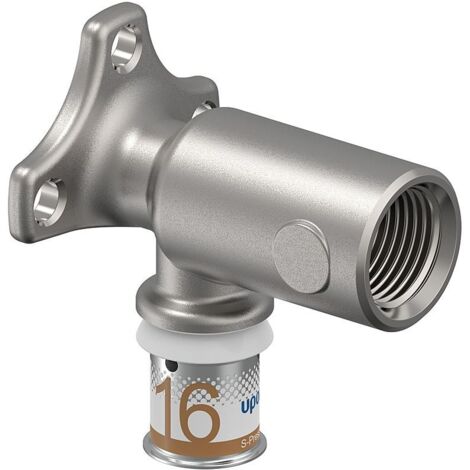

Uponor S-Press Plus Wandscheibe XL, 16mm x Rp 1/2" FT

Uponor S-Press Plus Wandscheibe XL, 16mm x Rp 1/2" FT

Die Uponor S-Press Plus Wandscheibe XL, 16mm x Rp 1/2" FT, ist ein hochwertiges Metall Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung für optimalen Korrosionsschutz. Sie ist ideal für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme und ermöglicht eine schnelle und sichere Montage ohne Kalibrieren und Entgraten des Rohres. Die Wandscheibe ist für die Auf- und Unterputzmontage geeignet und bietet durch ihre durchflussoptimierte Bauweise geringe Druckverluste.

Wie ist die Materialqualität und Korrosionsbeständigkeit der Wandscheibe?

Das Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz verbessert. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270.

Welche Verbindungstechnologie und Montagevorteile bietet die Wandscheibe?

Die Wandscheibe nutzt eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine besondere Verpresst-Kennzeichnung sorgt für hohe Prüfsicherheit vor und während der Dichtheitsprobe. Bei einer Dichtheitsprobe mit 150 mbar Überdruck ist die Verbindung unverpresst undicht, was eine schnelle Fehlererkennung ermöglicht. Die Installation erfolgt ohne vorheriges Kalibrieren und Entgraten des Rohres, was den Montageaufwand reduziert. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Für welche Anwendungen und Systeme ist die Wandscheibe geeignet?

Das Produkt ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Die Wandscheibe ist für die Auf- und Unterputzmontage vorgesehen und passt zum Uponor Montagezubehör. Das Innengewinde entspricht der Norm DIN EN 10226-1. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu Produktinformationen.

Welche Zertifikate und Prüfungen liegen vor?

Die Wandscheibe ist mit den Zertifikaten DVGW/ÖVGW sowie KIWA/KOMO ausgestattet. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet.

Technische Daten

• Hersteller-Serie: S-Press PLUS
• Form: rechtwinklig
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Gewindemaß Armatur: 1/2 Zoll
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10
• Systemgebunden: ja

Die Uponor S-Press Plus Wandscheibe XL bietet eine zuverlässige und hygienische Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem, verzinntem Messing, bietet sie hervorragenden Korrosionsschutz und erfüllt höchste Hygieneanforderungen. Mit einer maximalen Mediumtemperatur von 70 und einem Arbeitsdruck von bis zu 10 bei 20 °C ist dieser Pressfitting eine langlebige Komponente für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070646
• Form: rechtwinklig
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Gewindemaß Armatur: 1/2 Zoll
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 45
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 15
• Länge ab Wandplatte: 62
• Max. Arbeitsdruck bei 20 °C: 10
• Systemgebunden: ja
• KIWA-Prüfsiegel: ja
