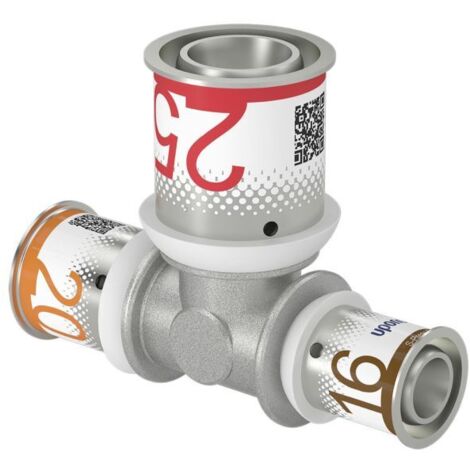

Uponor S-Press Plus T-Stück reduziert 20x25x16mm

Uponor S-Press Plus T-Stück reduziert 20x25x16mm

Das Uponor S-Press Plus T-Stück reduziert 20x25x16mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, eignet es sich ideal für Trinkwasserinstallationen sowie Heizungs- und Kühlanwendungen. Die reduzierte Ausführung ermöglicht eine flexible Anpassung an unterschiedliche Rohrdurchmesser und sorgt für eine sichere und hygienische Verbindung.

Welche Materialeigenschaften zeichnen das T-Stück aus?

Das Uponor S-Press Plus T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen gemäß KTW-Empfehlung und DVGW Arbeitsblatt W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie wird eine sichere und einfache Installation sichergestellt?

Das T-Stück verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse. Ein integriertes Sichtfenster und eine besondere Verpresstkennzeichnung erhöhen die Prüfsicherheit. Die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck bietet zusätzliche Sicherheit vor und während der Installation. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Installationsprozess vereinfacht. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Es ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Bereich Heizung kann das T-Stück bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem Dauerbetriebsdruck von 10 bar eingesetzt werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer erlaubt sind.

Welche Zertifikate und Prüfungen liegen vor?

Das T-Stück ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 bestätigt. Die Dichtungen erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblattes W 270. Zudem wurde die Zugfestigkeit mit über 1600 N gemäß CSTB NF EN 1979 geprüft.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlüsse: 3x Pressmuffe (20 mm, 25 mm, 16 mm)
• Werkstoff Anschlüsse: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Kurzzeitige Störfalltemperatur Trinkwasser: 95 °C (max. 100 Std.)
• Kurzzeitige Störfalltemperatur Heizung: 100 °C (max. 100 Std.)
• Zugfestigkeit: > 1600 N
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,5

Das Uponor S-Press Plus T-Stück reduziert 20x25x16mm bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Die Fertigung aus entzinkungsbeständigem Messing mit Innenverzinnung und die EPDM-Dichtungen stellen die Eignung für Trinkwasser sicher. Mit einem maximalen Arbeitsdruck von 10 bar und der "unverpresst undicht"-Funktion ist dieses T-Stück eine sichere Wahl für langlebige Trinkwasser- und Heizungsinstallationen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070570
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 25
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 40
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 38
• Arbeitslänge Anschluss 3: 19
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,5
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
