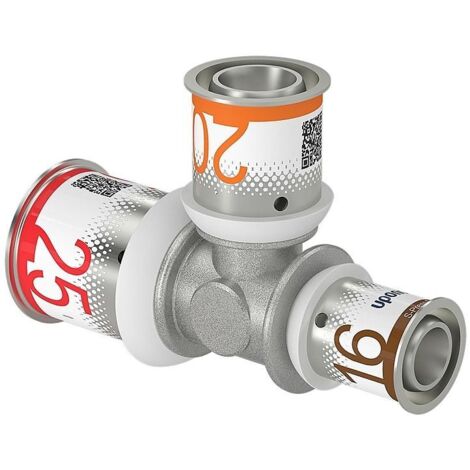

Uponor S-Press Plus T-Stück reduziert 25x20x16mm, 1070575

Uponor S-Press Plus T-Stück reduziert 25x20x16mm, 1070575

Metall Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung mit zusätzlich zweischichtiger Innenverzinnung zum Korrosionsschutz. Messingwerkstoff und galvanische Verzinnung gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Migrationsprüfung gemäß DIN EN 12873-1. Längskraftschlüssige Radial-Pressverbindung mit fest fixierter, außenkorrosionsbeständiger Edelstahl-Presshülse mit Sichtfenster. Hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe durch Verpresst-Kennzeichnung, "unverpresst undicht" bei Dichtheitsprobe mit 150 mbar Überdruck. Verpressen ohne kalibrieren und entgraten des Rohres.
Dichtringe der Fittings erfüllen die Hygieneanforderungen (KTW-Empfehlung – Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Verbindung zwischen Fittingkörper und Rohr, hygieneoptimiert und totraumfrei.
- Zertifikate: DVGW/ÖVGW, KIWA/KOMO.
- Durchflussoptimierter Fitting für geringe Druckverluste.
- Zugfestigkeits-Test gemäß CSTB NF EN 1979: > 1600 N
- Nachweis der Entzinkungsbeständigkeit durch Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634).
- 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.
- Außen- und Innengewinde nach DIN EN 10226-1.

Spezifikation:
- Fixierte Presshülse aus Edelstahl mit Sichtfenster
- Sichere Pressbackenführung
- Bewährte Prüfsicherheit „unverpresst undicht"
- 100 % kompatibel zu bestehenden Uponor Komponenten
- Außen- und Innengewinde nach DIN EN 10226-1

Anwendung:
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck
von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.
- Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar,
kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.

Zertifikate:
- DVGW
- ÖVGW
- KIWA / KOMO

- Durchflussoptimierter Fitting
- Aus entzinkungsbeständigem Messing, verzinnt
- Einzigartige Verpresstkennzeichnung
- Schnelle Dimensionserkennung mit Farbkodierung
- QR-Code für den direkten Zugang zu Informationen
- Pressen ohne Kalibrieren und Entgraten

Verwendungshinweis nicht vorhanden

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070575
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 44
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 36
• Arbeitslänge Anschluss 3: 17
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 3,1
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,9
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 27,1
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Ausführung: T-Stück
• Winkel: 90
• Reduzierend: ja
• Mehrteilig: nein
• Systemgebunden: ja
• Nenndurchmesser Anschluss 1: DN 20
• Rohraußendurchmesser Anschluss 1: 25
• Anschluss 1: Pressmuffe
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 2: 20
• Anschluss 2: Pressmuffe
• Nenndurchmesser Anschluss 3: DN 12
• Rohraußendurchmesser Anschluss 3: 16
• Anschluss 3: Pressmuffe
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Hauptfarbe Fitting: Aluminium
• Länge Anschluss 1: 44
• Arbeitslänge Anschluss 1: 16
• Zugfest: ja
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 36
• Arbeitslänge Anschluss 3: 17
• Max. Arbeitsdruck bei 20 °C: 10
• Mit Dichtungsmaterial: ja
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• Verschlossen: nein
• Mit Verbindungsanzeige: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 3,1
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,9
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 27,1
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
