Allgemeine Beschreibung

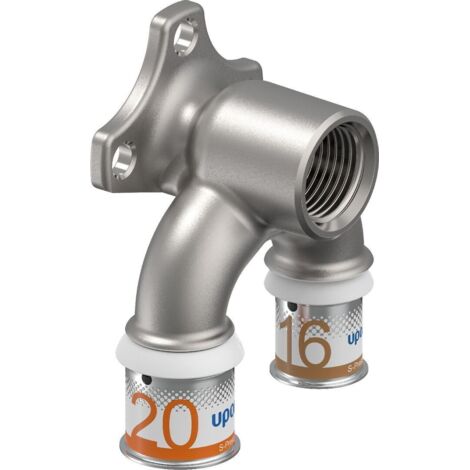

Die Uponor S-Press Plus U-Wandscheibe ist ein hochwertiger Metall-Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung. Sie verfügt über eine zweischichtige Innenverzinnung, die zusätzlichen Korrosionsschutz bietet. Diese Fittings sind für den Einsatz in Trinkwasserinstallationen geeignet und erfüllen die Hygieneanforderungen des Umweltbundesamtes.Technische daten
- Material: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: verzinnt
- Durchmesser Anschluss 1: 20 mm
- Durchmesser Anschluss 2: 16 mm
- Länge Anschluss 1: 57 mm
- Länge Anschluss 2: 56 mm
- Arbeitslänge Anschluss 1: 36 mm
- Arbeitslänge Anschluss 2: 36 mm
- Länge ab Wandplatte: 43 mm
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Max. Dauerbetriebsdruck: 10 bar
- Kurzzeitige Störfalltemperatur: 95 °C für max. 100 Std.
- Max. zulässige Dauerbetriebstemperatur für Heizung: 80 °C bei max. 10 bar
- Max. kurzzeitige Störfalltemperatur: 100 °C für max. 100 Std.
- Zugfestigkeit: > 1600 N
Kompatibilität und Zubehör
- 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen
- Verwendung mit Uponor Montagezubehör
Installation
- Verpressen ohne Kalibrieren und Entgraten des Rohres
- Außen- und Innengewinde nach DIN EN 10226-1
Anwendung
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C
- Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C
Weitere Informationen
- Migrationsprüfung gemäß DIN EN 12873-1
- Prüfsicherheit durch Verpresst-Kennzeichnung: "unverpresst undicht" bei Dichtheitsprobe mit 150 mbar Überdruck
- Zertifikate: DVGW/ÖVGW, KIWA/KOMO
- Dichtringe erfüllen die Hygieneanforderungen (KTW-Empfehlung)
- Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei
