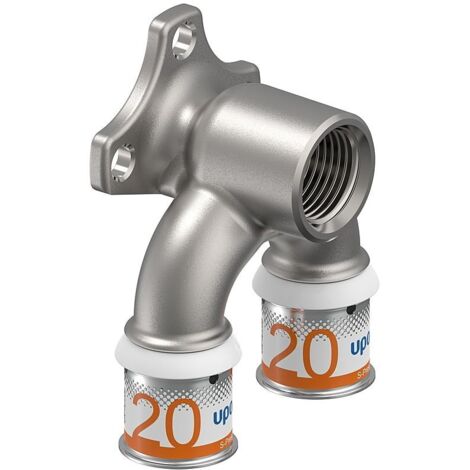

Uponor S-Press Plus U-Wandscheibe, 20mm x Rp 1/2", FT-20

Uponor S-Press Plus U-Wandscheibe, 20mm x Rp 1/2", FT-20

Der Uponor S-Press Plus U-Wandscheibe 20mm x Rp 1/2" FT-20 ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie, der speziell für Uponor Mehrschichtverbundrohrsysteme entwickelt wurde. Gefertigt aus verzinntem, entzinkungsbeständigem Messing, bietet dieses Bauteil eine zuverlässige und korrosionsgeschützte Lösung für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Die Wandscheibe ermöglicht eine sichere und langlebige Verbindung bei Auf- und Unterputzmontagen in Reihen- und Ringinstallationen.

Wie ist die Materialqualität und der Korrosionsschutz der S-Press Plus U-Wandscheibe?

Die Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz effektiv erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1, was die hygienische Unbedenklichkeit unterstreicht. Die Entzinkungsbeständigkeit wurde zudem durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 bestätigt.

Wie funktioniert die Verbindungstechnik und Montage?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außen korrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Die Verpressung ist durch eine einzigartige Verpresstkennzeichnung sichtbar, was eine hohe Prüfsicherheit vor und während der Dichtheitsprobe sicherstellt. Eine "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck bietet zusätzliche Sicherheit. Das Pressen kann ohne Kalibrieren und Entgraten des Rohres erfolgen, was die Montage vereinfacht und beschleunigt.

Welche Zertifikate und hygienischen Standards erfüllt der Fitting?

Der Fitting ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270 des Umweltbundesamtes. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Zudem ist der Fitting durchflussoptimiert, was zu geringen Druckverlusten im System führt. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 mit einem Wert von über 1600 N wurde durchgeführt.

Für welche Anwendungen ist die U-Wandscheibe geeignet?

Die U-Wandscheibe ist zu 100% kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Sie kann sowohl in Reihen- als auch Ringinstallationen verwendet werden und ist für Auf- und Unterputzmontage konzipiert. Das Produkt ist systemgebunden und passt zum Uponor Montagezubehör. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Technische Daten

• Rohraußendurchmesser: 20 mm
• Gewindemaß Armatur: 1/2 Zoll
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Minimale Mediumtemperatur (Dauerbetrieb): 0 °C
• Maximaler Arbeitsdruck bei 20 °C: 10 bar
• Länge Anschluss 1: 57 mm
• Arbeitslänge Anschluss 1: 36 mm
• Länge Anschluss 3: 23 mm
• Arbeitslänge Anschluss 3: 8 mm
• Länge ab Wandplatte: 43 mm

Die Uponor S-Press Plus U-Wandscheibe überzeugt durch ihre hochwertige Materialqualität aus verzinntem, entzinkungsbeständigem Messing und eine durchdachte Verbindungstechnik mit sichtbarer Verpresstkennzeichnung. Mit einer maximalen Mediumtemperatur von 70 °C und einem Arbeitsdruck von bis zu 10 bar ist sie für vielfältige Anwendungen in Trinkwasser- und Heizungsinstallationen geeignet und unterstützt eine schnelle, sichere Montage ohne zusätzlichen Aufwand beim Kalibrieren oder Entgraten.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070630
• Form: durchgängig parallel
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Gewindemaß Armatur: 1/2 Zoll
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Länge Anschluss 1: 57
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 1: 36
• Arbeitslänge Anschluss 2: 36
• Länge Anschluss 3: 23
• Arbeitslänge Anschluss 3: 8
• Länge ab Wandplatte: 43
• Max. Arbeitsdruck bei 20 °C: 10
• Systemgebunden: ja
• KIWA-Prüfsiegel: ja
