Uponor Uni Pipe Plus Weiß im Schutzrohr, 20x2,25-28/23, 75m, Blau

Uponor Uni Pipe Plus Weiß im Schutzrohr, 20x2,25-28/23, 75m, Blau

Das Uponor Uni Pipe Plus Weiß im Schutzrohr ist ein flexibles und sauerstoffdiffusionsdichtes 5-Schicht-Verbundrohr der Serie Uni Pipe PLUS. Mit einem Rohraußendurchmesser von 20 und einer Länge von 75 Metern eignet es sich ideal für die Verlegung auf Rohfußböden oder unter Putz. Das Rohr ist für Trinkwasser- und Heizungsanwendungen mit einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt und verfügt über Rohrenden mit abnehmbaren Hygieneverschlüssen nach DIN EN 806.

Wie ist das Uponor Uni Pipe Plus aufgebaut?

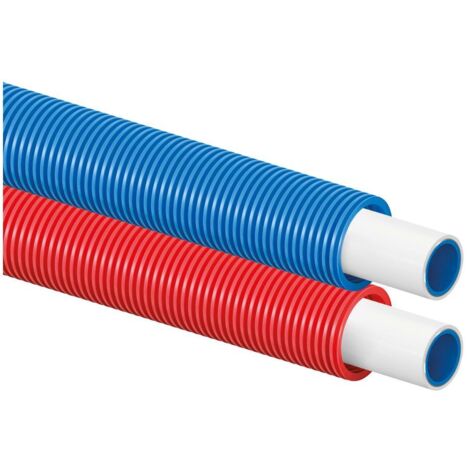

Das Verbundrohr ist ein sauerstoffdiffusionsdichtes 5-Schicht-System, bestehend aus PE-RT, Haftvermittler, einer Aluminiumschicht und weiteren Haftvermittlern sowie PE-RT. Es wird mit SAC- und OWC-Technologie hergestellt. Das Rohr ist in einem gewellten Schutzrohr aus HDPE untergebracht, welches zusätzlichen Schutz bietet und die Verlegung erleichtert. Die Brandklassifizierung nach DIN EN 13501-1 entspricht Klasse E.

Für welche Einsatzbereiche ist das Rohr geeignet?

Das Uponor Uni Pipe Plus Verbundrohr ist vielseitig einsetzbar für Trinkwasser- und Heizungsinstallationen. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck vorgesehen, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden. Die Rohrenden sind mit abnehmbaren Hygieneverschlüssen nach DIN EN 806 ausgestattet.

Welche technischen Merkmale bietet das Verbundrohr?

Das flexible Rohr mit einer Wandstärke von 2,25 und einem äußeren Durchmesser des Mantelrohrs von 28 ermöglicht eine einfache Installation. Der minimale Biegeradius beträgt 60, was eine anpassungsfähige Leitungsführung unterstützt. Das System ist DVGW-, ÖVGW- und KIWA/KOMO-zertifiziert und wird im Ring geliefert. Die Rohrfarbe ist weiß, während das Mantelrohr blau ist.

Technische Daten

• Rohraußendurchmesser: 20
• Wandstärke: 2,25
• Äußerer Durchmesser Mantelrohr: 28
• Anzahl der Lagen: 5
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Dauerbetriebstemperatur: 0 °C bis 70 °C (Trinkwasser), bis 80 °C (Heizung)
• Kurzzeitige Störfalltemperatur: 95 °C (Trinkwasser), 100 °C (Heizung)
• Min. Biegeradius: 60
• Diffusionsdicht: ja
• Brandklassifizierung: Klasse E

Das Uponor Uni Pipe Plus Weiß im Schutzrohr bietet eine zuverlässige und flexible Lösung für moderne Trinkwasser- und Heizungsinstallationen. Mit seiner 5-Schicht-Konstruktion, dem Rohraußendurchmesser von 20 und der Eignung für einen maximalen Arbeitsdruck von 10 bar bei 20 °C, ist es eine langlebige und sichere Rohrleitungssystemlösung. Die Lieferung im Ring und das schützende Mantelrohr erleichtern die Handhabung und Installation auf der Baustelle.

Produktspezifikation

• Hersteller-Serie: Uni Pipe PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor Uni Pipe PLUS
• Hersteller-Artikelnummer: 1063060
• Flexibel: ja
• Wandstärke: 2,25
• Glasfaserverstärkt: nein
• Mantel-Farbe: blau
• Wasserinhalt: 0,189
• Anzahl der Lagen: 5
• Rohraußendurchmesser: 20
• Geeignet für Aufbaumontage: ja
• Mit Heizband: nein
• Max. Mediumtemperatur (kurzzeitig): 95
• Verschlossen: nein
• Min. Biegeradius: 60
• Ausdehnungskoeffizient: 0,025
• Mit Mantelrohr: ja
• Äußerer Durchmesser Mantelrohr: 28
• Rohrfarbe: weiß
• Qualitätsklasse Innenschicht: PE-RT II
• Qualitätsklasse Außenschicht: PE-RT II
• Wandrauheit: 0,0004
• Diffusionsdicht: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser: DN 15
• Mit thermischer Isolierung: nein
• Material Innenschicht: Kunststoff
• Material Zwischenschicht: Aluminium
• Material Außenschicht: Kunststoff
• Systemgebunden: ja
• DVGW-Siegel: ja
