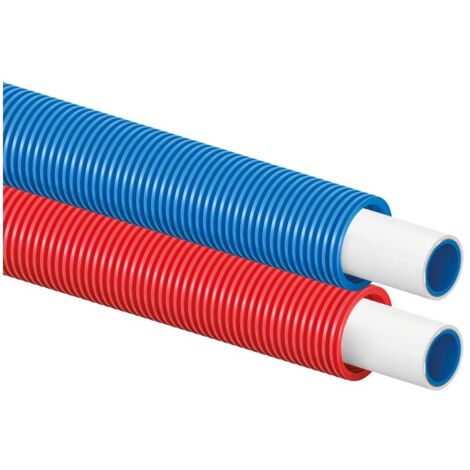

Uponor Uni Pipe Plus Weiß im Schutzrohr, 20x2,25-28/23, 75m, Rot

Uponor Uni Pipe Plus Weiß im Schutzrohr, 20x2,25-28/23, 75m, Rot

Das Uponor Uni Pipe Plus Rohr im Schutzrohr, Teil der Uni Pipe PLUS Serie, ist ein flexibles, sauerstoffdiffusionsdichtes 5-Schicht-Verbundrohr. Es ist für die Verlegung auf Rohfußböden oder unter Putz konzipiert und eignet sich für Trinkwasser- und Heizungsinstallationen mit einem maximalen Dauerbetriebsdruck von 10 bar. Das Rohr wird im Ring geliefert und ist mit einem abnehmbaren Hygieneverschluss nach DIN EN 806 ausgestattet.

Wie ist das Rohrsystem aufgebaut und welche Materialien werden verwendet?

Das Uni Pipe Plus Verbundrohr ist ein sauerstoffdiffusionsdichtes 5-Schicht-System. Es besteht aus einer Innenschicht aus PE-RT II Kunststoff, einem Haftvermittler, einer Aluminiumschicht, einem weiteren Haftvermittler und einer Außenschicht aus PE-RT II Kunststoff. Die Herstellung erfolgt mit SAC- und OWC-Technologie, was zur Langlebigkeit beiträgt. Das gewellte Schutzrohr aus HDPE bietet zusätzlichen Schutz bei der Verlegung.

Für welche Anwendungen ist das Rohr geeignet?

Das Rohrsystem ist vielseitig einsetzbar. Für Trinkwasserinstallationen ist es für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitig kann es Störfalltemperaturen von 95 °C für maximal 100 Stunden Betriebsdauer standhalten. Im Bereich der Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem Dauerbetriebsdruck von 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer. Die Rohrenden sind mit abnehmbaren Hygieneverschlüssen nach DIN EN 806 ausgestattet.

Welche technischen Eigenschaften zeichnen das Rohr aus?

Das Rohr besitzt einen Rohraußendurchmesser von 20 mm und eine Wandstärke von 2,25 mm. Der äußere Durchmesser des Mantelrohrs beträgt 28 mm. Mit einem minimalen Biegeradius von 60 mm ermöglicht es eine flexible Verlegung. Das System ist sauerstoffdiffusionsdicht und nach DIN EN 13501-1 in die Brandklassifizierung Klasse E eingestuft. Die Wandrauheit beträgt 0,0004.

Welche Zertifikate und Normen erfüllt das Produkt?

Das Uponor Uni Pipe Plus erfüllt relevante Normen und ist durch mehrere Zertifikate bestätigt. Es trägt das DVGW-Siegel und ist zudem nach ÖVGW sowie KIWA/KOMO zertifiziert, was die Eignung für verschiedene Installationsbereiche unterstreicht.

Technische Daten

• Rohraußendurchmesser: 20 mm
• Wandstärke: 2,25 mm
• Äußerer Durchmesser Mantelrohr: 28 mm
• Länge: 75 m
• Anzahl der Lagen: 5
• Max. Dauerbetriebstemperatur: 70 °C (Trinkwasser), 80 °C (Heizung)
• Max. kurzzeitige Störfalltemperatur: 95 °C (Trinkwasser), 100 °C (Heizung)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Min. Biegeradius: 60 mm
• Diffusionsdicht: ja

Das Uponor Uni Pipe Plus im Schutzrohr bietet eine robuste und flexible Lösung für moderne Trinkwasser- und Heizungsinstallationen. Mit seinem sauerstoffdiffusionsdichten 5-Schicht-Aufbau und dem schützenden HDPE-Mantel ist es für anspruchsvolle Anwendungen konzipiert. Es widersteht Dauerbetriebstemperaturen von bis zu 70 °C für Trinkwasser und 80 °C für Heizung bei einem maximalen Arbeitsdruck von 10 bar, was eine langlebige und sichere Installation ermöglicht.

Produktspezifikation

• Hersteller-Serie: Uni Pipe PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor Uni Pipe PLUS
• Hersteller-Artikelnummer: 1063062
• Flexibel: ja
• Wandstärke: 2,25
• Glasfaserverstärkt: nein
• Mantel-Farbe: rot
• Wasserinhalt: 0,189
• Anzahl der Lagen: 5
• Rohraußendurchmesser: 20
• Geeignet für Aufbaumontage: ja
• Mit Heizband: nein
• Max. Mediumtemperatur (kurzzeitig): 95
• Verschlossen: nein
• Min. Biegeradius: 60
• Ausdehnungskoeffizient: 0,025
• Mit Mantelrohr: ja
• Äußerer Durchmesser Mantelrohr: 28
• Rohrfarbe: weiß
• Qualitätsklasse Innenschicht: PE-RT II
• Qualitätsklasse Außenschicht: PE-RT II
• Wandrauheit: 0,0004
• Diffusionsdicht: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser: DN 15
• Mit thermischer Isolierung: nein
• Material Innenschicht: Kunststoff
• Material Zwischenschicht: Aluminium
• Material Außenschicht: Kunststoff
• Systemgebunden: ja
• DVGW-Siegel: ja
