Allgemeine Beschreibung

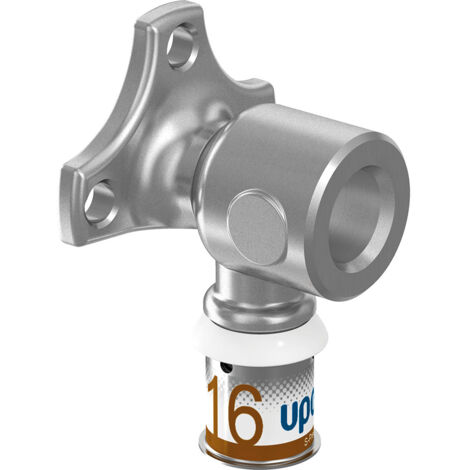

Der Uponor S-Press Plus Wandscheibe M, 20mm x Rp 3/4" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Er besteht aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Typische Einsatzbereiche sind Auf- und Unterputzmontagen, bei denen eine sichere und langlebige Verbindung mit einem 20 mm Rohraußendurchmesser und einem 3/4 Zoll Innengewinde erforderlich ist.Technische daten
- Form: rechtwinklig
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Gewindemaß Armatur: 3/4 Zoll
- Rohraußendurchmesser Anschluss 1: 20 mm
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Min. Mediumtemperatur (Dauerbetrieb): 0 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zeta-Wert: 4,3
- Abmessungen: Breite 6,70 cm, Höhe 8,90 cm, Länge 17,60 cm
- Länge Anschluss 1: 45 mm
- Länge Anschluss 2: 23 mm
- Länge ab Wandplatte: 49 mm
Kompatibilität und Zubehör
- Kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen
- Passend zum Uponor Montagezubehör
Installation
Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit reduziert und die Handhabung vereinfacht.
Anwendung
Der durchflussoptimierte Fitting ist für geringe Druckverluste konzipiert und kann sowohl in Trinkwasserinstallationen als auch in Heiz- und Kühlsystemen eingesetzt werden. Die Wandscheibe ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine Mediumtemperatur von 0 °C bis 70 °C im Dauerbetrieb ausgelegt.
Weitere Informationen
- Zertifikate: DVGW, ÖVGW, KIWA/KOMO
- Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft.
- Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270.
- Hohe Prüfsicherheit durch Verpresst-Kennzeichnung und "unverpresst undicht" bei Dichtheitsprobe mit 150 mbar Überdruck.
- Zugfestigkeitstest gemäß CSTB NF EN 1979 ergab einen Wert von über 1600 N.
