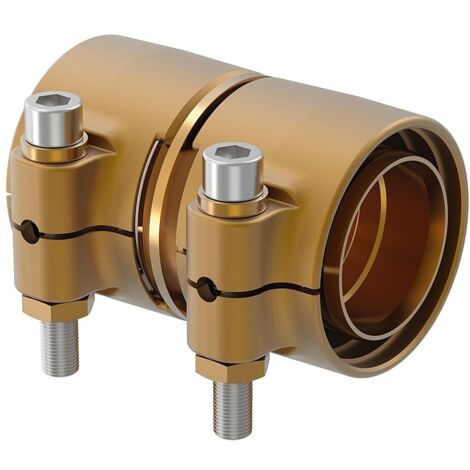

Uponor Wipex Kupplung PN6 75x6,8-75x6,8

Uponor Wipex Kupplung PN 6, 75x6,8-75x6,8mm

Die Uponor Wipex Kupplung PN 6, 75x6,8-75x6,8mm aus der Wipex Serie ist eine gerade, einteilige Verbindungslösung für PE-Xa- oder PE 100-RC Rohre. Sie ist ideal für Anwendungen in der Nahwärmeversorgung und zeichnet sich durch korrosionsbeständiges, entzinkungsbeständiges Messing sowie eine zuverlässige EPDM-Dichtung aus. Diese Kupplung ermöglicht einen sicheren Klemmanschluss und ist für maximale Betriebstemperaturen von bis zu +95 °C bei 6 bar oder +20 °C bei 16 bar ausgelegt.

Wie ist die Uponor Wipex Kupplung konstruiert und aus welchem Material besteht sie?

Die Kupplung ist als gerades, einteiliges Formteil konzipiert. Fitting und Klemmhülsen bestehen aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Die Befestigung erfolgt mittels Schrauben aus Edelstahl, während Muttern und Unterlegscheiben aus Messing gefertigt sind. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine zuverlässige Abdichtung zwischen den einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippeln und Formteilen. Die Klemmhülsen sind für Dimensionen von 63 bis 110 mm mit Kunststoffplättchen vorgeweitet.

Für welche Rohrsysteme und Anwendungen ist die Kupplung geeignet?

Diese Kupplung ist speziell für die Verbindung von PE-Xa- oder PE 100-RC Mediumrohren konzipiert. Sie dient als Übergang zu Übergangsnippeln mit zylindrischem Außengewinde und ist Teil des Fittingsystems für die Uponor Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Typische Einsatzbereiche finden sich in der Nahwärmeversorgung.

Welche Druck- und Temperaturbereiche sind für die Kupplung zulässig?

Die Uponor Wipex Kupplung ist für einen maximalen Betriebsdruck von 6 bar bei einer Temperatur von bis zu +95 °C ausgelegt. Alternativ ist sie für einen Druck von 16 bar bei +20 °C geeignet. Die Kupplung ist zugfest und systemgebunden, was eine hohe Betriebssicherheit innerhalb der genannten Uponor Systeme ermöglicht. Das Standard Dimension Ratio (SDR) beträgt 11.

Welche Zertifizierungen und Prüfungen liegen für die Kupplung vor?

Die Kupplung verfügt über mehrere wichtige Zertifizierungen, die ihre Qualität und Konformität bestätigen. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Deklaration nach DIN EN 15632 sowie die DVGW VP600, DVGW VP375, KIWA Systemzertifizierung und ÖVGW Zertifizierung. Diese Prüfzeichen bestätigen die Eignung der Kupplung für den Einsatz in verschiedenen Anwendungen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschlussart: Klemmanschluss
• Rohraußendurchmesser: 75 mm
• Länge: 123 mm
• Standard Dimension Ratio (SDR): 11
• Material Anschluss: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Temperaturbelastung: +95 °C
• Max. Arbeitsdruck: 6 bar bei +95 °C / 16 bar bei +20 °C

Die Uponor Wipex Kupplung PN 6, 75x6,8-75x6,8mm bietet eine robuste und korrosionsbeständige Verbindungslösung für PE-Xa- und PE 100-RC Rohre. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ist sie für anspruchsvolle Anwendungen in der Nahwärmeversorgung geeignet. Mit einer maximalen Temperaturbelastung von +95 °C und einem Arbeitsdruck von bis zu 16 bar bei +20 °C stellt sie eine sichere und langlebige Rohrverbindung dar.

Produktspezifikation

• Hersteller-Serie: Wipex
• Hersteller-Warengruppe: Nahwärmeversorgung
• Hersteller-Produktgruppe: Uponor Wipex
• Hersteller-Artikelnummer: 1042985
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmanschluss
• Anschluss 2: Klemmanschluss
• Länge: 123
• Standard Dimension Ratio (SDR): 11
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 75
• Länge Anschluss 1: 61,5
• Länge Anschluss 2: 61,5
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 11
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 6
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
