USV-Schutzplatine mit Aufwärtsladegerät für 18650 Lithium 5V-Batterien

Willkommen in unserem Shop!

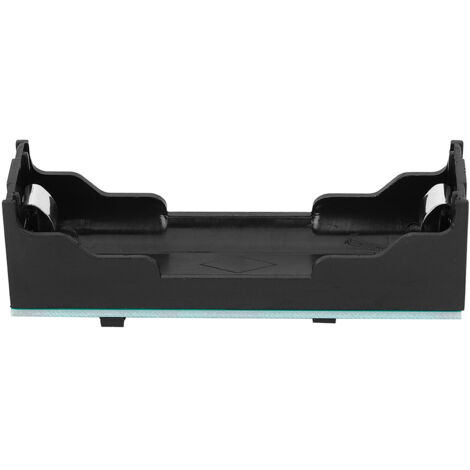

Dieses Akku-Boost-Modul ist ein vielseitiges und zuverlässiges elektronisches Bauteil und brandneu. Es ist aus Metall gefertigt, wiegt ca. 16 Gramm und seine Farbe ist auf den Fotos zu sehen.

**Hauptmerkmale:**

Seine Verwendung beschränkt sich nicht auf USV-Funktionen (Unterbrechungsfreie Stromversorgung). Es ist für verschiedene Anwendungen konzipiert, darunter unterbrechungsfreie Stromversorgungssysteme für Gleichstromgeräte mit geringem Stromverbrauch, wie z. B. Messgeräte, mit automatischem Neustart nach Stromausfall und automatischem Aufladen nach Wiederherstellung der Stromversorgung.

**Flexible Stromversorgung:**

Es kann mit einer einzelnen Batterie oder mehreren Batterien in einer Dual-/Mehrfachkonfiguration verbunden werden.

Die Batterie kann jederzeit getrennt und ausgetauscht werden, was einen hohen Komfort bietet.

**Integrierte USV-Funktionalität:**

- **Bei Netzstromversorgung:** Die Last wird direkt über die Aufwärtswandlerschaltung vom Netz versorgt.

- **Bei Stromausfall:** Der Zugriff auf die Batterie wird automatisch aktiviert, um die Last über die Aufwärtswandlerschaltung zu versorgen.

- **Nach Wiederherstellung der Stromversorgung:** Die Stromversorgung wird vom Netz wiederhergestellt und die Batterie gleichzeitig aufgeladen.

**Wichtige Pins und Anschlüsse:**

- **Ladeanschluss 5:** Zum Anschluss an eine 5-V-Gleichstromnetzteil. Maximaler Ladestrom: 500 mA. Die maximale Leistung des verwendeten Netzteils muss mindestens 3 W über der Leistungsaufnahme der Last liegen, um ausreichend Strom zum Laden des Akkus bei gleichzeitiger Versorgung der Last bereitzustellen. *Beispiel:* 2-W-Last → 5-V/1-A-Netzteil (5 W). Last zwischen 2 W und 5 W → 5-V/2-A-Netzteil (10 W). **Positiver und negativer Ausgang G⑥:** Zum Anschluss an die Last. Empfohlene normale Ladeleistung: 5 W (kurzzeitig bis zu 8 W). Bei 5 V Ausgangsspannung beträgt der empfohlene normale Ladestrom 1 A. **SW-Pin:** Ermöglicht den Anschluss eines Serienschalters zur Aktivierung/Deaktivierung des Boost-Ausgangs. Wird diese Schaltfunktion nicht benötigt, muss der SW-Pin kurzgeschlossen werden, damit der Boost-Kanal ordnungsgemäß leitet. **Vorsichtsmaßnahmen für die Verwendung:** Die MOS-Bauteile auf der Leiterplatte sind empfindlich gegenüber elektrostatischer Entladung. Es ist unbedingt erforderlich, einen Lötkolben mit Erdungskabel zu verwenden und alle notwendigen antistatischen Vorkehrungen beim Umgang mit dem Gerät oder bei der Installation zu treffen. **Lieferumfang:** Sie erhalten 1 Batterie-Boost-Modul.
