Allgemeine Beschreibung

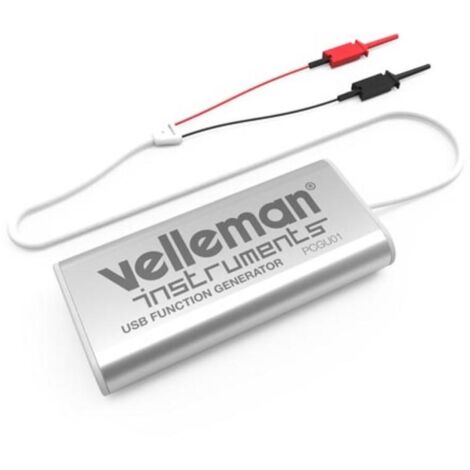

Der neue Mini-Funktionsgenerator für PC mit USB-Anschluss ist benutzerfreundlich und bietet einen Frequenzbereich von bis zu 1 MHz. Dieses praktische Messinstrument kann Sinus-, Dreieck- und Rechteckwellenformen erzeugen und hat eine DAC-Auflösung von 10 Bit. Die Ausgangsspannung reicht von 0,2 Vpp bis 10 Vpp. Laden Sie die dedizierte Windows®-Software herunter, um die verschiedenen Signale zu steuern, die auch eine automatisierte Wellenformgeneration umfasst.Technische daten
- DAC-Auflösung: 10 Bit
- Frequenzbereich: Sinus, Dreieck: 1 Hz bis 1 MHz, Rechteck: 1 Hz bis 100 kHz
- Auflösung der Frequenzeinstellung: 0,04 Hz
- Wobbelfunktion
- Amplitudenbereich: 200 mVpp bis 10 Vpp @ 1 kHz (ohne Last / 0 V Offset)
- Amplitudenbereich mit Offset: 200 mVpp bis 7,5 Vpp @ 1 kHz (ohne Last / -2,5 V bis +2,5 V Offset)
- Offset-Bereich: von 0 bis -2,5 V bzw. +2,5 V max. (Auflösung 0,5% des Skalenendwertes)
- Wellenformen: Sinus, Rechteck und Dreieck
- Typische Sinuswellenverzerrung (THD): < 0,02% bei 1 kHz / 0 dB / 600 Ohm
- Anstiegs-/Abfallzeit der Rechteckwelle: < 0,2 µs
- Ausgangsimpedanz: 50 Ohm
- Gewicht: 80 g
- Abmessungen: 85 mm (B) x 40 mm (H) x 14 mm (T)
Kompatibilität und Zubehör
- Minimale Systemanforderungen: Windows® XP, Vista, 7, 8, 10
- Benötigte Hardware: Maus oder Touchpad, freier USB-Port 1.1 oder 2.0
- Lieferumfang: USB-Kabel, Prüfleitungen, kostenloser Software-Download
