LCD 16X1 UNTENANSICHT REFLEKTIV

Verkauft von The Retailer Network DE und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der LCD 16X1 ist ein reflektierendes Display mit einem mechanischen Modul, das für verschiedene Anwendungen in der Elektronik geeignet ist. Es bietet eine klare Anzeige mit einer Punktmatrix von 5 x 8 Punkten und einem eingebauten Steuergerät (KS0066U oder äquivalent). Die Hintergrundbeleuchtung ist nicht vorhanden, was es ideal für Anwendungen mit ausreichendem Umgebungslicht macht.

Technische daten

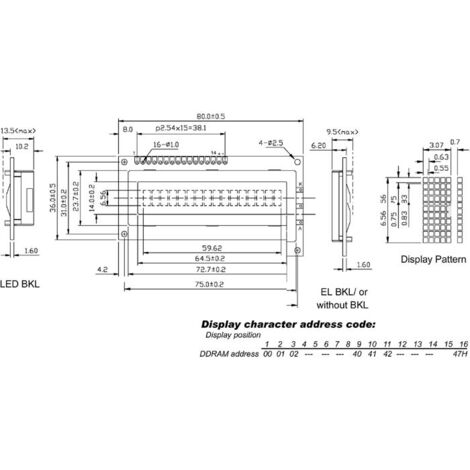

Modulabmessungen: 80,0 x 36,0 mm

Anzeigebereich: 64,5 x 14,0 mm

Punktgröße: 0,55 x 0,75 mm

Zeichengröße: 3,07 x 6,56 mm

Stromversorgung (Vdd-Vss): -0,3 ~ 5,5 V

Eingangsspannung (Vi): -0,3 ~ Vdd

Eingangsspannung (Vdd): 4,7 ~ 5,5 V (bei +5 V) / 2,7 ~ 5,3 V (bei +3,3 V)

Versorgungsstrom (Idd): 1,3 mA typ. (bei Vdd = 5 V)

Empfohlene LCD-Steuerspannung (Vdd-V0): 4,3 ~ 4,7 V (bei 25°)

LED-Durchlassspannung (Vf): 4,2 V typ. (bei 25 °C)

LED-Durchlassstrom (If): 110 mA (bei 25 °C)

Kompatibilität und Zubehör

Pin-Anschlussbelegung:

GND: 1 (Vss)

+5V: 2 (Vdd)

Kontrasteinstellung: 3 (V0)

H/L-Registerauswahlsignal: 4 (RS)

H/L-Lese-/Schreibsignal: 5 (R/W)

H/L-Aktivierungssignal: 6 (E)

H/L-Datenbusleitungen: 7 ~ 14 (DB0 ~ DB7)

+4,2 V für BKL: 15 (A)

Stromversorgung für BKL (0 V): 16 (K)

Eigenschaften

Marke
VELLEMAN
Farbe
Grau
Zertifizierung NF
NF110
Zusätzliche Herstellergarantie
3 Jahr(e)
Stromversorgung
Handbuch
Höhe
3.6 cm
Schutzklasse
IP20
Breite
8 cm
Material
Kunststoff
Art der ElektroInstallation
Mit Schrauben
Gewicht
30 g
Leistung
35 W
Elektrische Spannung
5 V
Zubehörtyp für Gegensprechanlage
Stromversorgung
Anschlussporttyp
USB
ManoMano Art.-Nr
ME55057199
MMID
634268725303
Herstellerreferenz
lcd1601lc
EAN
5410329219543
