Allgemeine Beschreibung

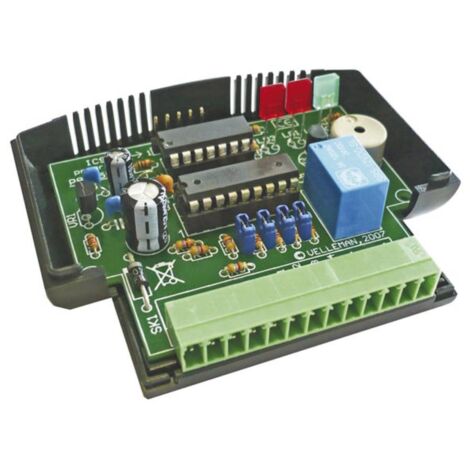

Dieses Anwendungsmodul sieht klein aus, hat aber eine große Leistung – alles hängt von Ihren Programmierfähigkeiten ab. Kreieren Sie Ihre eigene Anwendung, ohne sich um die Hardware kümmern zu müssen. Alle gepufferten Ein- und Ausgänge sind gebrauchsfertig. Das Modul verfügt über eine On-Board-LED, einen Relaisausgang und einen Summer.Technische daten
- Stromversorgung: 12V DC (ungeregelt) / 100mA
- 4 Eingänge (spannungsgesteuerte Eingänge)
- Eingangssignalspannung: 5 - 24VDC, @ 4K7
- 4 NPN-Transistorausgänge (Open-Collector, Senkenausgänge): max. 100mA pro Ausgang
- Direkte 12V-Relaisansteuerung möglich (keine Schutzdiode erforderlich)
- 1 Relaisausgang mit NO/NC-Kontakt (2A)
- MCU-Geschwindigkeit: fester interner 4MHz-Oszillator
- 9 frei programmierbare I/Os (4 Eingänge, 5 Ausgänge)
- PIC16F630 Mikrocontroller von Microchip® on-board
- LED-Anzeige für Spannungsversorgung und Relaisausgang
- 1 frei programmierbare LED-Anzeige
- On-board Mini-Buzzer für akustische Signale
- Integrierter ICSP™-Anschluss für die Programmierung
- PIC™ Programmierer unterstützt PIC16F630
Weitere Informationen
- Primärfarben: Grün
- Abmessungen: 80 mm (B) x 70 mm (T) x 25 mm (H)
- Gewicht: 60 g
- Gebrauchseigenschaften: Niveau der Codierkenntnisse 1, Elektronik-Kenntnisse 1, Mechanische Fähigkeiten 1, Fertigkeiten im Löten 1
