Allgemeine Beschreibung
Die VEVOR Linearschiene SBR20 ist ein komplettes Set für präzise lineare Bewegungen in Automatisierungsmaschinen. Es umfasst unterstützte Linearschienen in den Längen 300 mm, 600 mm und 1000 mm, sowie Kugelumlaufspindeln und Lagerblöcke, die eine gleichmäßige Bewegung ohne Durchbiegung gewährleisten.Technische daten
- Linearführung SBR20 Länge: 300 / 600 / 1000 mm (11,8 / 23,6 / 39,4 Zoll)
- Kugelumlaufspindel Länge: 350 / 650 / 1050 mm (14,8 / 25,6 / 41,3 Zoll)
- Klasse: C7
- Schraubendurchmesser: 16 mm (0,63 Zoll)
- Gewindesteigung: 5 mm (0,197 Zoll)
- Schraubenlänge: 200 mm (7,87 Zoll)
- Packungsgröße: 110 x 20 x 10 cm (44 x 8 x 4 Zoll)
- Gewicht: 20 kg (44 lbs)

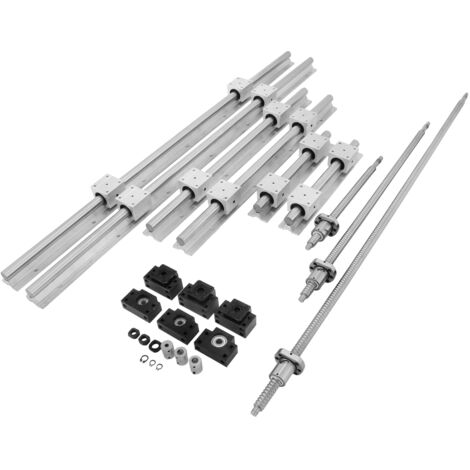

Paket Inhalt
- 2 x SBR20-300mm Linearschienenführung
- 2 x SBR20-600mm Linearschienenführung
- 2 x SBR20-1000mm Linearschienenführung
- 1 x Kugelumlaufspindel SFU / RM 1605-350mm-C7 mit bearbeiteten Enden
- 1 x Kugelumlaufspindel SFU / RM 1605-650mm-C7 mit bearbeiteten Enden
- 1 x Kugelumlaufspindel SFU / RM 1605-1050mm-C7 mit bearbeiteten Enden
- 12 x SBR20UU Linearkugeln
- 3 x BK/BF 12 Halterung für Kugelumlaufspindel
- 3 x 6,35 x 10 mm-25 x 30 mm Flexible Kupplungen
