Allgemeine Beschreibung

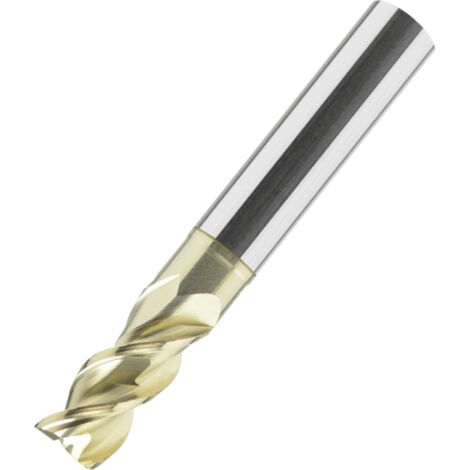

Der VHM-Schaftfräser HPC ZrN ist ein hochpräzises Werkzeug, das speziell für die Bearbeitung weicher Werkstoffe entwickelt wurde. Mit einer Stirnform mit Eckenfase und einem Drallwinkel von 43°/47° bietet dieser Fräser eine hervorragende Leistung und Langlebigkeit. Die ZrN-Beschichtung (Weißgold) sorgt für eine verbesserte Oberflächenqualität und reduziert den Verschleiß.Technische daten
- Typ: W (weiche Werkstoffe)
- Zähne: 3
- Stirnform: Eckenfase
- Drallwinkel: 43°/47°
- Oberfläche: geläppt
- Norm: Werksnorm
- Beschichtung: ZrN (Weißgold)
- Freisetzlänge: 18 mm
- Artikelnummern und Maße:
- 244.030.00: D1 3,00 mm, D2 6,00 mm, L1 57 mm, L2 8 mm, D3 2,80 mm, L3 12 mm, EF 0,10 mm
- 244.040.00: D1 4,00 mm, D2 6,00 mm, L1 57 mm, L2 11 mm, D3 3,80 mm, L3 18 mm, EF 0,10 mm
- 244.050.00: D1 5,00 mm, D2 6,00 mm, L1 57 mm, L2 13 mm, D3 4,80 mm, L3 18 mm, EF 0,10 mm
- 244.060.00: D1 6,00 mm, D2 6,00 mm, L1 57 mm, L2 13 mm, D3 5,80 mm, L3 18 mm, EF 0,20 mm
- 244.080.00: D1 8,00 mm, D2 8,00 mm, L1 63 mm, L2 21 mm, D3 7,80 mm, L3 25 mm, EF 0,20 mm
- 244.100.00: D1 10,00 mm, D2 10,00 mm, L1 72 mm, L2 22 mm, D3 9,70 mm, L3 30 mm, EF 0,20 mm
- 244.120.00: D1 12,00 mm, D2 12,00 mm, L1 83 mm, L2 26 mm, D3 11,70 mm, L3 36 mm, EF 0,20 mm
- 244.160.00: D1 16,00 mm, D2 16,00 mm, L1 92 mm, L2 36 mm, D3 15,70 mm, L3 42 mm, EF 0,20 mm
- 244.200.00: D1 20,00 mm, D2 20,00 mm, L1 104 mm, L2 41 mm, D3 19,50 mm, L3 52 mm, EF 0,20 mm
- 244.250.00: D1 25,00 mm, D2 25,00 mm, L1 121 mm, L2 50 mm, D3 24,50 mm, L3 65 mm, EF 0,30 mm
