Allgemeine Beschreibung

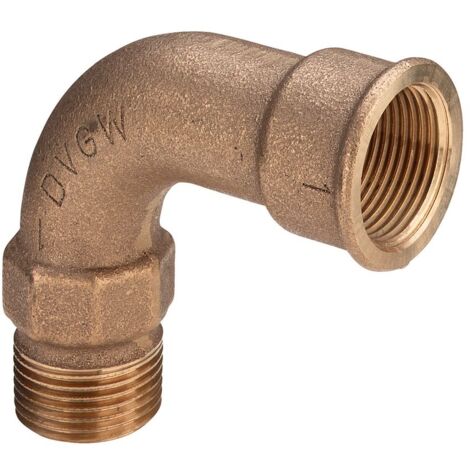

Der Viega Bogen 90 Grad 3001 in G1 1/2 ist ein hochwertiger Bogen aus Rotguss, der für Rohrleitungstechnik konzipiert ist. Mit einem Winkel von 90° und verschiedenen Anschlussmöglichkeiten ist er ideal für verschiedene Anwendungen in der Sanitär- und Heizungsinstallation geeignet.Technische daten
- Modell: 3001
- Artikelnummer: 294 618 R
- Material: Rotguss oder Siliziumbronze
- Form: Bogen
- Schlüsselweite: 51 mm
- Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Winkel des Bogens: 90°
- Rohraußendurchmesser Anschluss 1: 42 mm
- Rohraußendurchmesser Anschluss 2: 42 mm
- Länge Anschluss 1: 105 mm
- Länge Anschluss 2: 105 mm
- Arbeitslänge Anschluss 1: 84 mm
- Arbeitslänge Anschluss 2: 83,6 mm
- Nenndurchmesser Anschluss 1: 1 1/2 Zoll (40 mm)
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40 mm)
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Exzentrisch: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Rohrleitungssysteme mit BSPT-Rp und BSPT-R Anschlüssen
Installation
- Einfach zu installieren durch standardisierte Gewindeanschlüsse
Anwendung
- Ideal für Anwendungen in der Sanitär- und Heizungsinstallation
- Verwendung in Rohrleitungssystemen für Flüssigkeiten und Gase
