Allgemeine Beschreibung

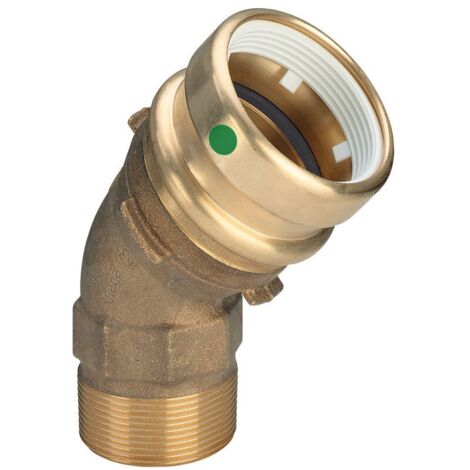

Der Viega Bogen 45 Grad mit SC Geopress 9626.2TW ist ein hochwertiger Übergangsbogen aus Rotguss, der für verschiedene Rohrleitungssysteme geeignet ist. Er verfügt über einen Pressanschluss und ein R-Gewinde, was eine einfache und sichere Installation ermöglicht.Technische daten
- Modell: 9626.2TW
- Artikelnummer: 768133
- Rohraußendurchmesser Anschluss 1: 63 mm
- Rohraußendurchmesser Anschluss 2: 54 mm
- Länge Anschluss 1: 96 mm
- Länge Anschluss 2: 69 mm
- Arbeitslänge Anschluss 1: 31 mm
- Winkel des Bogens: 45°
- Max. Arbeitsdruck bei 20 °C: 1,6 bar
- Mediumtemperatur (Dauerbetrieb): 25 °C
- Schlüsselweite: 60 mm
- Werkstoff des Anschlusses 1: Bronze (Rg 5)
- Werkstoff des Anschlusses 2: Bronze (Rg 5)
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Pressanschluss: Pressmuffe
- Außengewinde: konisch BSPT-R (ISO 7-1 / EN 10226-1)
Installation
Die Installation des Viega Bogens erfolgt durch das Pressen des Anschlusses in das Rohrleitungssystem. Achten Sie darauf, dass die Dichtungen korrekt positioniert sind, um eine dichte Verbindung zu gewährleisten.
Anwendung
Dieser Bogen ist ideal für Anwendungen in der Rohrleitungstechnik, insbesondere in Systemen, die eine 45°-Winkelverbindung erfordern. Er eignet sich für den Einsatz in verschiedenen Medien und Druckverhältnissen.
