Allgemeine Beschreibung

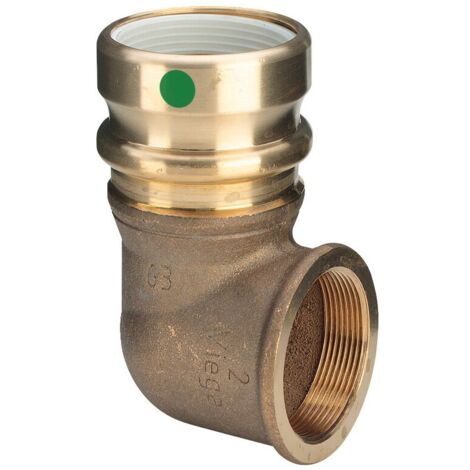

Der Viega Bogen 90 Grad mit SC Geopress 9614.2TW ist ein hochwertiger Übergangsbogen aus Rotguss, der für Rohrleitungstechnik konzipiert ist. Er verfügt über einen Pressanschluss und ein Innengewinde, das zylindrisch ist. Dieser Bogen ist ideal für Anwendungen, bei denen eine zuverlässige Verbindung und eine hohe Druckbeständigkeit erforderlich sind.Technische daten
- Modell: 9614.2TW
- Artikelnummer: 768010
- Rohraußendurchmesser Anschluss 1: 50 mm
- Rohraußendurchmesser Anschluss 2: 42 mm
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40 mm)
- Länge Anschluss 1: 98 mm
- Länge Anschluss 2: 46 mm
- Arbeitslänge Anschluss 1: 38 mm
- Arbeitslänge Anschluss 2: 32 mm
- Max. Arbeitsdruck bei 20 °C: 1,6 bar
- Mediumtemperatur (Dauerbetrieb): 25 °C
Kompatibilität und Zubehör
- Pressanschluss: SC-Contur
- Innengewinde: BSPT-Rp (ISO 7-1 / EN 10226-1)
Installation
- Einzelteil, einfach zu installieren
- Verbindung durch Pressen des Anschlusses
Anwendung
- Geeignet für Rohrleitungssysteme in der Haustechnik
- Verwendung in Anwendungen mit mittlerem Druck
Weitere Informationen
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Silizium-Bronze
- Werkstoff des Anschlusses 2: Silizium-Bronze
- Oberflächenschutz: unbehandelt
