Allgemeine Beschreibung

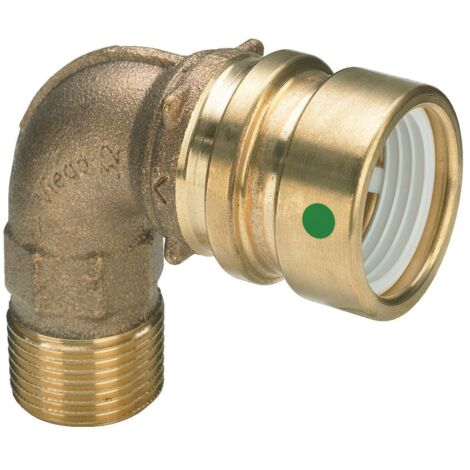

Der Viega Bogen 90 Grad mit SC Geopress 9614TW in 50mm x R1 1/4 ist ein hochwertiger Übergangsbogen aus Rotguss, der für die Rohrleitungstechnik konzipiert ist. Er verfügt über einen Pressanschluss und ein Außengewinde, das konisch ist. Der Bogen hat eine SC-Contur und ist für verschiedene Anwendungen im Bereich der Sanitär- und Heizungsinstallation geeignet.Technische daten
- Modell: 9614TW
- Artikelnummer: 767914
- Rohraußendurchmesser Anschluss 1: 50 mm
- Rohraußendurchmesser Anschluss 2: 35 mm
- Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32 mm)
- Winkel des Bogens: 90°
- Schlüsselweite: 41 mm
- Länge Anschluss 1: 104 mm
- Länge Anschluss 2: 71 mm
- Arbeitslänge Anschluss 1: 44 mm
- Max. Arbeitsdruck bei 20 °C: 1,6 bar
- Mediumtemperatur (Dauerbetrieb): 25 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Silizium-Bronze
- Werkstoff des Anschlusses 2: Silizium-Bronze
Kompatibilität und Zubehör
- Pressanschluss für Geopress-Systeme
- Geeignet für konische BSPT-R Gewinde (ISO 7-1 / EN 10226-1)
Installation
- Einfacher Anschluss durch Pressmuffe
- Geeignet für die Verwendung in Rohrleitungssystemen
Anwendung
- Ideal für Sanitär- und Heizungsinstallationen
- Verwendung in verschiedenen Rohrleitungssystemen
