Allgemeine Beschreibung

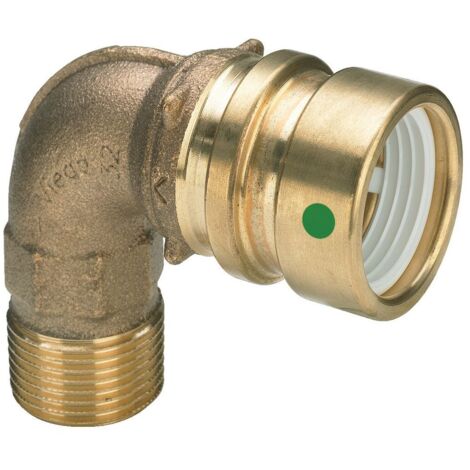

Der Viega Bogen 90 Grad mit SC Geopress 9614TW in 50mm x R1 Rotguss ist ein hochwertiger Übergangsbogen, der für die Rohrleitungstechnik konzipiert wurde. Er verfügt über einen Pressanschluss und ein Außengewinde, das konisch ist. Der Bogen ist aus Rotguss gefertigt und bietet eine zuverlässige Verbindung für verschiedene Anwendungen.Technische daten
- Modell: 9614TW
- Artikelnummer: 767907
- Rohraußendurchmesser Anschluss 1: 50 mm
- Rohraußendurchmesser Anschluss 2: 32 mm
- Winkel des Bogens: 90°
- Schlüsselweite: 32 mm
- Max. Arbeitsdruck bei 20 °C: 1,6 bar
- Mediumtemperatur (Dauerbetrieb): 25 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Silizium-Bronze
- Werkstoff des Anschlusses 2: Silizium-Bronze
- Länge Anschluss 1: 104 mm
- Länge Anschluss 2: 71 mm
- Arbeitslänge Anschluss 1: 44 mm
Kompatibilität und Zubehör
- Verbindung 1: Pressmuffe
- Verbindung 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Installation
- Der Bogen ist für die Verwendung mit Geopress-Systemen konzipiert.
- Die Installation erfolgt durch Pressen der Muffe auf das Rohr.
Anwendung
- Geeignet für Rohrleitungssysteme in der Sanitär- und Heizungsinstallation.
- Ideal für Anwendungen, die eine 90°-Biegung erfordern.
