Allgemeine Beschreibung

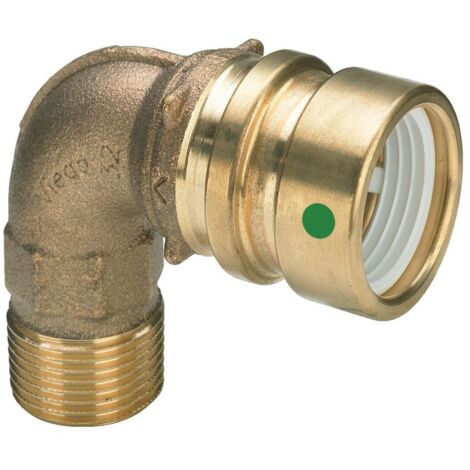

Der Viega Geopress-Übergangsbogen 90° mit SC-Contur ist aus korrosionsbeständigem Rotguss gefertigt und eignet sich für die Verbindung von Kunststoffrohren. Er ist ideal für erdverlegte, kommunale Trinkwasserversorgungsleitungen und ermöglicht eine sichere Verbindung durch das Pressverbindersystem.
Technische daten
- Modell: 9614TW
- Artikelnummer: 767945
- Rohraußendurchmesser: 63 mm
- Außengewinde kegelig: 2 Zoll (50 mm)
- Schlüsselweite: 60 mm
- Länge Anschluss 1: 112 mm
- Länge Anschluss 2: 96 mm
- Arbeitslänge Anschluss 1: 47 mm
- Max. Arbeitsdruck bei 20 °C: 1,6 MPa (16 bar)
- Mediumtemperatur (Dauerbetrieb): 25 °C
- Betriebstemperatur max.: 95 °C
- Betriebsdruck max.: 0,6 MPa (6 bar)
- Material Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Werkstoff des Anschlusses 1: Silizium-Bronze
- Werkstoff des Anschlusses 2: Silizium-Bronze
Kompatibilität und Zubehör
- Zulässige Rohrarten: PE 80/100/100RC, PE-X, PE-HD, PVC-U
Installation
Der Übergangsbogen wird durch ein Pressanschluss-System installiert, das eine sichere Verbindung gewährleistet. Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Anwendung
- Trinkwasser
- Warmwasser
- Nahwärmeversorgung
- Geothermie
- Regenwasser
Weitere Informationen
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
