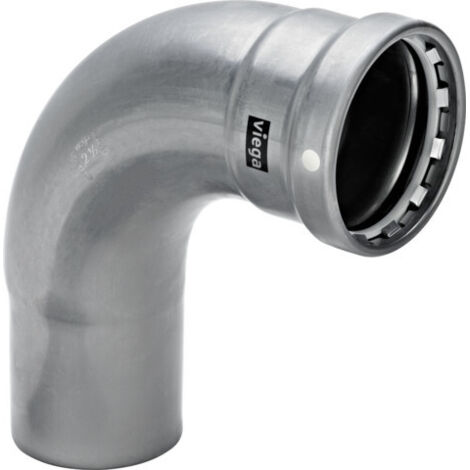

Viega Megapress S XL Bogen I/A 90 Grad 4216.1XL mit SC-Contur, 4", Stahl mit Zink-Nickel-Beschichtung

Viega Megapress S XL Bogen I/A 90 Grad 4216.1XL mit SC-Contur, 4", Stahl mit Zink-Nickel-Beschichtung

Viega Megapress S: Nah- und Fermwärme sicher anbinden

Beim Anschluss von Gebäuden an Nah- und Fernwärmenetze sind die Installationen nach dem Gebäudeeintritt oftmals zeitintensiv, da sie aufwendig geschweißt werden und zusätzliche Brandschutzmaßnahmen sowie Brandwachen erfordern.

Dank Viega Megapress S und der kalten Presstechnik reduziert sich die Montagezeit bei den Dimensionen bis 2 Zoll um bis zu 60% im Vergleich zum Schweißen. Gleichzeitig erhöht sich die Sicherheit, da nicht mehr mit offener Flamme gearbeitet wird.

Die Vorteile auf einen Blick
- Pressverbinder für Nah- und Fernwärmeanlagen ab Gebäudeeintritt – nach AGFW FW 524
- Einsetzbar für Primär- und Sekundärkreise beiindirektem Anschluss sowie für Systeme mit direktem Anschluss
- Geeignet für höhere thermische Belastungen bis zu 140 °C
- Praxisgerechtes Sortiment mit Dimensionen von 3/8 bis 2 Zoll
- Bis zu 60% weniger Montagezeit gegenüber Schweißen

Megapress S XL**-Bogen 90°**
mit SC-Contur

- Für Stahlrohre nach DIN EN 10220/10255

- Stahl unlegiert, Zink-Nickel-Beschichtung

- Einsteckende, Pressanschluss

Ausstattung
Dichtelement FKM, Schneidring, Trennring

Modell 4216.1XL

Artikelnummer 751 692
VdS-Zulassung
DN (Durchmesser Nominal): 100
D (Rohraußendurchmesser nach DIN EN 10255): 4

Megapress S XL-Bogen 90 Grad mit SC-Contur für Stahlrohre nach DIN EN 10220/10255 Stahl unlegiert, Zink-NickelBeschichtung Einsteckende, Pressanschluss Ausstattung Dichtelement FKM, Schneidring, Trennring Hinweis Für Megapress S XL-Pressanschlüsse ist der Pressgun-Press Booster notwendig! Nicht geeignet für den primärseitigen Anschluss von Fernwärmeanlagen gemäß AGFW FW 524!

Produktspezifikation

• Hersteller-Serie: Megapress S
• Hersteller-Modellnummer: 4216.1XL
• Hersteller-Artikelnummer: 751692
• Hersteller-Warengruppe: Rohrleitungstechnik
• Hersteller-Produktgruppe: Megapress S
• Ausführung: 1-teilig
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: Zink/Nickel
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: Zink/Nickel
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: SC
• Konturcode Verbindung 2: SC
• Max. Betriebsdruck bei max. Mediumtemperatur: 16
• Hauptfarbe Fitting: grau
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 150
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 114,3
• Rohraußendurchmesser Anschluss 2: 114,3
• Länge Anschluss 1: 230
• Länge Anschluss 2: 223
• Arbeitslänge Anschluss 1: 150
• Mit Stoßnocken: nein
• ULC-Qualitätskennzeichen: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): 105
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 35 (1.0308)
• Werkstoffgüte Anschluss 2: St 35 (1.0308)
• VdS-geprüft: ja
