Allgemeine Beschreibung

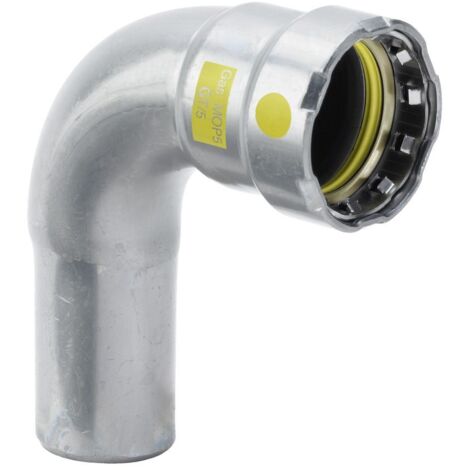

Der Viega Bogen 90 Grad mit SC Megapress G 4616.1 ist ein hochwertiger Bogen für Stahlrohre, der nach den Normen DIN EN 10220 und DIN EN 10255 gefertigt wird. Er besteht aus unlegiertem Stahl mit einer Zink-Nickel-Beschichtung und ist für den Einsatz in Rohrleitungssystemen konzipiert.Technische daten
- Modell: 4616.1
- Artikelnummer: 739 515
- Durchmesser Nominal: 1 Zoll (25 mm)
- Rohraußendurchmesser: 1 Zoll (25 mm)
- Winkel des Bogens: 90°
- Länge Anschluss 1: 78 mm
- Länge Anschluss 2: 86 mm
- Arbeitslänge Anschluss 1: 44 mm
- Arbeitslänge Anschluss 2: 43,8 mm
- Max. Arbeitsdruck bei 20 °C: 5 bar
- Mediumtemperatur (Dauerbetrieb): -20 °C bis 5 °C
- Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
- Werkstoffgüte Anschluss 1: St 35 (1.0308)
- Werkstoffgüte Anschluss 2: St 35 (1.0308)
Kompatibilität und Zubehör
- Geeignet für Stahlrohre nach DIN EN 10220/10255
- Pressanschluss mit Dichtelement HNBR, Schneidring und Trennring
Installation
- Einsteckende Pressanschlüsse für einfache Montage
- Verwendung von Presswerkzeugen erforderlich
Anwendung
- Ideal für Rohrleitungssysteme in der Haustechnik
- Verwendung in Heizungs-, Kühlungs- und Trinkwassersystemen
Weitere Informationen
- Gastec QA Prüfung: ja
- ULC-Qualitätskennzeichen: nein
