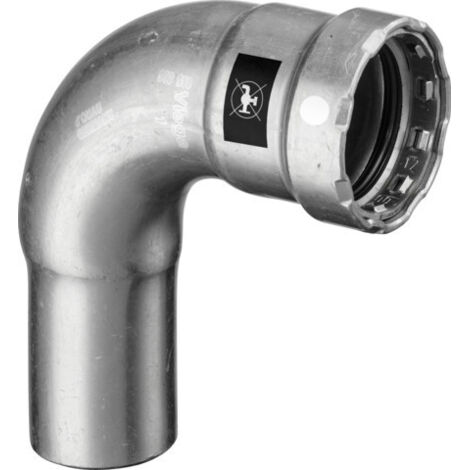

Viega Megapress S-Bogen 90 Grad, DN 15 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4316.1, 769963
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Viega Megapress S-Bogen 90 Grad, DN 15 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4316.1, 769963
VdS = VdS-Zulassung FW = Fernwärme gemäß AGFW FW 524 VdS = VdS-Zulassung
VdS = VdS-Zulassung FW = Fernwärme gemäß AGFW FW 524 VdS = VdS-Zulassung
Allgemein
Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulverbeschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert
Betriebsbedingungen
Betriebstemperatur -5 °C bis +140 °C (23 °F bis 284 °F) Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Allgemein
Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulverbeschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert
Betriebsbedingungen
Betriebstemperatur -5 °C bis +140 °C (23 °F bis 284 °F) Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
- Anschluss: Megapress S
- Modell: 4316.1
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre
- VdS-Zulassung: nein
- FW: ja
- DN: 15
- D: ½
- Z [mm]: 30
- L1 [mm]: 57
- L2 [mm]: 65
- Anschluss: Megapress S
- Modell: 4316.1
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre
- VdS-Zulassung: nein
- FW: ja
- DN: 15
- D: ½
- Z [mm]: 30
- L1 [mm]: 57
- L2 [mm]: 65
Einsatzbereiche
- Industrie- und Anlagenbau
- Nah- und Fernwärmeanlagen nach AGFW FW 524 (nach dem Gebäudeeintritt, ≤ DN50)
- Geschlossene Kühl- und Heizungsanlagen
- Druckluftanlagen
- Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
- Anlagen für technische Gase (Anfrage erforderlich)
Einsatzbereiche
- Industrie- und Anlagenbau
- Nah- und Fernwärmeanlagen nach AGFW FW 524 (nach dem Gebäudeeintritt, ≤ DN50)
- Geschlossene Kühl- und Heizungsanlagen
- Druckluftanlagen
- Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
- Anlagen für technische Gase (Anfrage erforderlich)
- für Stahlrohre nach DIN ,EN ,10220/10255
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Einsteckende, Pressanschluss
Ausstattung
Dichtelement FKM, Schneidring, Trennringmit ,SC‑Contur- für Stahlrohre nach DIN ,EN ,10220/10255
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Einsteckende, Pressanschluss
Ausstattung
Dichtelement FKM, Schneidring, TrennringEigenschaften
- MarkeVIEGA
- MaterialStahl
- ZertifizierungsstelleDIN
- Menge pro Pack1
- Neigungswinkel90 °
- Für Trinkwasser geeignetNein
- VerbindungskonfigurationInnen/Außen
- FarbeVersilbert
- Durchmesser des Anschlusses15 mm
- Innendurchmesser15 mm
- AntriebsprofilSechskantanschluss
- Gewindegröße1/2" (15x21)
- Befestigung FittingZum Pressen
- FormZylindrisch
- Form des Fittings/ des AnschlussesGebogener Anschluss
- Art Anschluss 2Innen/innen
- Verbindungstyp 3Innen/innen/innen
- Höhe8.3 cm
- Dichtung enthaltenJa
- AnschlussmaterialStahl
- Gewicht184 g
- Druck16 bar
- BewässerungsartUnterirdisch
- Art der VerbindungWinkelstück
- Anschlusstyp b (Ausgang)Ausgang
- Verwendungszweck der VerbindungFür Zuleitungsrohr
- ManoMano Art.-NrME33510568
- MMID418318028705
- Herstellerreferenz769963
- EAN4015211769963
