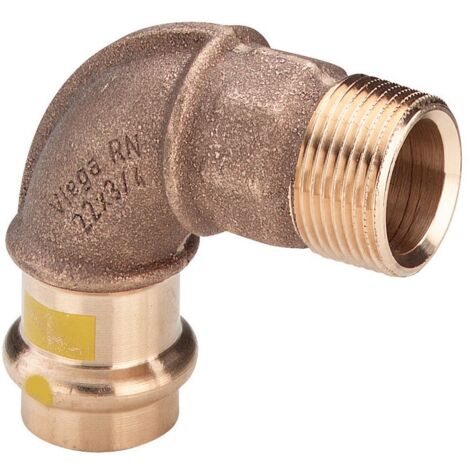

Viega Profipress G Übergangsbogen 90 Grad mit SC-Contur 2614 für Gas d. 42mm x R 1 1/2", Rotguss

Viega Profipress G Übergangsbogen 90 Grad mit SC-Contur 2614 für Gas d. 42mm x R 1 1/2", Rotguss

Profipress G**-Übergangsbogen 90°**
mit SC-Contur

- Rotguss

- Pressanschluss, R-Gewinde

Ausstattung
Dichtelement HNBR, Mehrkant

Profipress G**-Übergangsbogen 90°**
mit SC-Contur

- Rotguss

- Pressanschluss, R-Gewinde

Ausstattung
Dichtelement HNBR, Mehrkant

Modell 2614

Artikelnummer 345 808
d (Rohraußendurchmesser): 42
R (Außengewinde kegelig): 1½

Produktspezifikation

• Hersteller-Serie: Profipress G
• Hersteller-Modellnummer: 2614
• Hersteller-Artikelnummer: 345808
• Hersteller-Warengruppe: Rohrleitungstechnik
• Hersteller-Produktgruppe: Profipress G
• Ausführung: 1-teilig
• Form: Bogen
• Schlüsselweite: 52
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: V
• Max. Betriebsdruck bei max. Mediumtemperatur: 5
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 56
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Länge Anschluss 1: 92
• Länge Anschluss 2: 98
• Arbeitslänge Anschluss 1: 56
• Mit Stoßnocken: nein
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 5
• Mediumtemperatur (Dauerbetrieb): -20 - 70
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: Bronze (Rg 5)
• Werkstoffgüte Anschluss 2: Bronze (Rg 5)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: ja
