Allgemeine Beschreibung

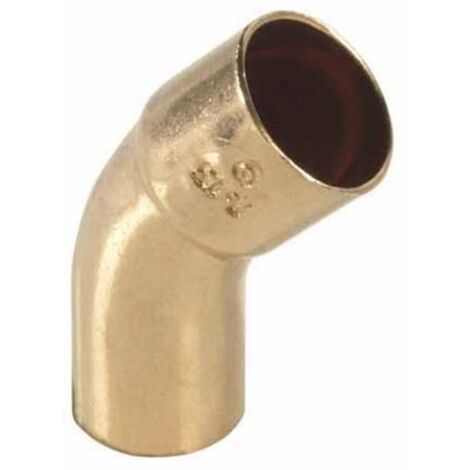

Der Viega Bogen IA Lötbogen 45 Grad (Art.-Nr. 100773) ist ein hochwertiger Lötfitting aus Kupfer, der für Kupferrohre mit einem Außendurchmesser von 18 mm konzipiert ist. Dieser Bogen ermöglicht eine einfache und zuverlässige Verbindung in Rohrleitungssystemen und erfüllt die Anforderungen des DVGW Arbeitsblatts GW 392 sowie GW 8. Der Bogen ist in einer 1-teiligen Ausführung erhältlich und bietet eine Lötmuffe als Anschluss.Technische daten
- Winkel des Bogens: 45°
- Rohraußendurchmesser: 18 mm
- Länge Anschluss 1: 21 mm
- Länge Anschluss 2: 22 mm
- Arbeitslänge Anschluss 1: 8 mm
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Werkstoff des Anschlusses: Kupfer (Cu-DHP, CW024A)
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: nein
- Mit Entlüfter: nein
- Mit Entleerungsventil: nein
- Exzentrisch: nein
- Mit Stoßnocken: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Kupferrohre mit einem Außendurchmesser von 12 bis 54 mm
Installation
- Der Bogen wird durch Löten mit Kupferrohren verbunden.
Anwendung
- Ideal für Anwendungen in der Rohrleitungstechnik, insbesondere in Wasser- und Heizungsinstallationen.
