Allgemeine Beschreibung

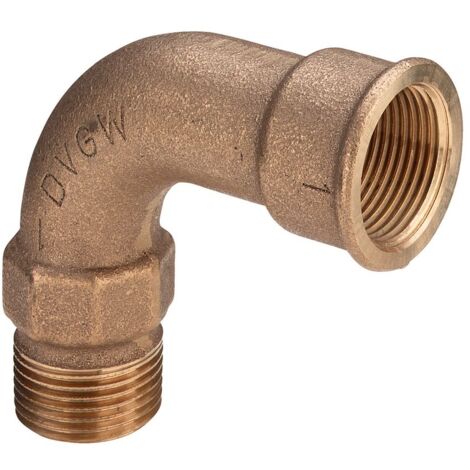

Der Viega Bogen 90 Grad Modell 3001 ist ein hochwertiger Gewindeverbinder aus Rotguss oder Siliziumbronze. Er verfügt über ein Rp-Gewinde (Innengewinde zylindrisch) und ein R-Gewinde (Außengewinde kegelig) und ist in einer langen Ausführung erhältlich. Die Oberfläche kann blank oder verchromt sein, was ihn ideal für verschiedene Anwendungen in der Rohrleitungstechnik macht.Technische daten
- Hersteller-Serie: Rotguss-Gewindeverbinder
- Hersteller-Modellnummer: 3001
- Hersteller-Artikelnummer: 294571
- Form: Bogen
- Winkel des Bogens: 90°
- Schlüsselweite: 36 mm
- Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Radius des Bogens: 66 mm
- Länge Anschluss 1: 85 mm
- Länge Anschluss 2: 75 mm
- Arbeitslänge Anschluss 1: 66 mm
- Arbeitslänge Anschluss 2: 65,9 mm
- Rohraußendurchmesser Anschluss 1: 28 mm
- Rohraußendurchmesser Anschluss 2: 28 mm
- Nenndurchmesser Anschluss 1: 1 Zoll (25 mm)
- Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
- Material Dichtung: metalldichtend
- Werkstoff des Anschlusses 1: Bronze
- Werkstoff des Anschlusses 2: Bronze
- Werkstoffgüte Anschluss 1: Silizium-Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Trinkwasserkonform nach UBA: Ja
Kompatibilität und Zubehör
- Kompatibel mit anderen Rotguss- und Siliziumbronze-Gewindeverbindern
Installation
Der Bogen ist werkseitig gerändelt, was eine einfache Montage ohne Aufrauen des Gewindes ermöglicht. Dies erleichtert die Installation und sorgt für eine zuverlässige Abdichtung.
Anwendung
Der Viega Bogen 90 Grad ist ideal für Anwendungen in der Rohrleitungstechnik, insbesondere in Bereichen, wo eine Richtungsänderung des Rohrsystems erforderlich ist.
Weitere Informationen
Materialien: Rotguss (CC499K) oder Siliziumbronze (CC246E / CuSi4Zn9MnP).
