Allgemeine Beschreibung

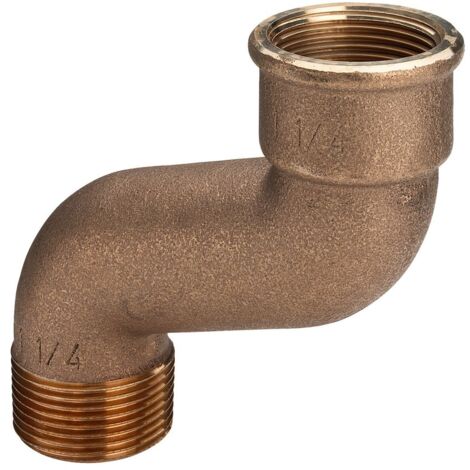

Gewindeverbinder aus Rotguss oder Siliziumbronze mit blanker oder verchromter Oberfläche. Der Viega S-Bogen 3004 ist ideal für den Abstandsausgleich bei Wasserzähleranschlussplatten, mit einem Versprung von 70 mm bei 1" und 80 mm bei 1¼".Technische daten
- Modell: 3004
- Material: Rotguss oder Siliziumbronze
- R (Außengewinde kegelig): 1
- Rp (Innengewinde zylindrisch): 1
- Länge: 100 mm
- Länge Anschluss 1: 100 mm
- Länge Anschluss 2: 70 mm
- Arbeitslänge Anschluss 1: 81 mm
- Arbeitslänge Anschluss 2: 80,9 mm
- Rohraußendurchmesser Anschluss 1: 28 mm
- Rohraußendurchmesser Anschluss 2: 32 mm
- Werkstoffgüte Anschluss 1: Silizium-Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Trinkwasserkonform nach UBA: Ja
Kompatibilität und Zubehör
- R-Gewinde, Rp-Gewinde
Installation
Das R-Außengewinde ist werkseitig gerändelt, was eine einfache Montage ohne Aufrauen des Gewindes ermöglicht.
Anwendung
Der S-Bogen wird verwendet, um einen Abstandsausgleich bei Wasserzähleranschlussplatten zu schaffen.
Weitere Informationen
- Werkstoffe Verbinder: Rotguss: CC499K, Siliziumbronze: CC246E / CuSi4Zn9MnP
- Dichtmaterial: metalldichtend
