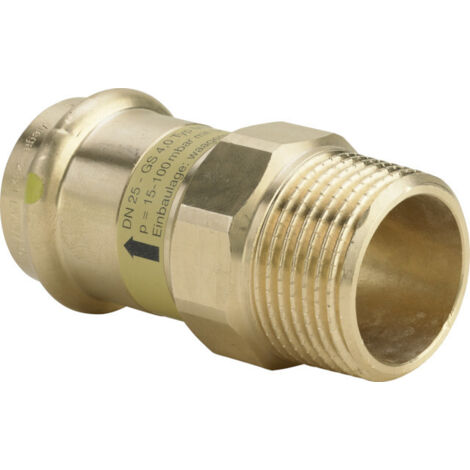

Viega Sanpress Inox G Profipress G-Gasströmungswächter, R 1, d 28mm Rotguss Modell 2641.2HT, 653156

Viega Sanpress Inox G Profipress G-Gasströmungswächter, R 1, d 28mm Rotguss Modell 2641.2HT, 653156

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern und Rohren aus Edelstahl 1.4401. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar, 72,5 PSI)

Werkstoffe Verbinder

Edelstahl 1.4401

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern und Rohren aus Edelstahl 1.4401. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar, 72,5 PSI)

Werkstoffe Verbinder

Edelstahl 1.4401

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

• Anschluss: Sanpress Inox G
• Modell: 2641.2HT
• Material: Rotguss
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• R: 1
• d: 28
• VGas: 2,5
• Anschluss: Sanpress Inox G
• Modell: 2641.2HT
• Material: Rotguss
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• R: 1
• d: 28
• VGas: 2,5

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl
• Dieselkraftstoff

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl
• Dieselkraftstoff

Typ ,M/K
mit ,SC‑Contur

• für Absperrung des Gasflusses wenn der Gasvolumenstrom einen vorgegebenen Wert infolge nicht­be­stim­mungs­ge­mä­ßen Gasaustrittes überschreitet
• Rotguss
• Eingang: R-Gewinde, Ausgang: Profipress ,G-Anschluss

Ausstattung

Dicht­element HNBR, Mehrkant

Technische Daten

HTB (höher thermisch belastbar) 650 ,°C/30 min
Betriebsdruck 15–100 ,mbar
mit DVGW-G-PrüfzeichenTyp ,M/K
mit ,SC‑Contur

• für Absperrung des Gasflusses wenn der Gasvolumenstrom einen vorgegebenen Wert infolge nicht­be­stim­mungs­ge­mä­ßen Gasaustrittes überschreitet
• Rotguss
• Eingang: R-Gewinde, Ausgang: Profipress ,G-Anschluss

Ausstattung

Dicht­element HNBR, Mehrkant

Technische Daten

HTB (höher thermisch belastbar) 650 ,°C/30 min
Betriebsdruck 15–100 ,mbar
mit DVGW-G-Prüfzeichen
