Allgemeine Beschreibung

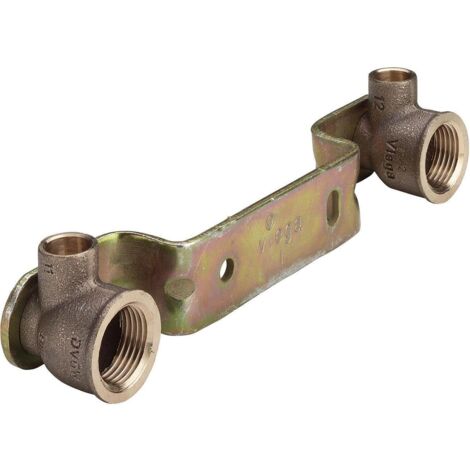

Die Viega Montageeinheit Gemini 94476.0 ist eine hochwertige Montageeinheit aus Rotguss, die für Kupferrohre geeignet ist. Sie verfügt über Lötanschlüsse und ein Rp-Gewinde, ideal für verschiedene Anwendungen in der Rohrleitungstechnik. Die Halterung ist gekröpft, was eine flexible Installation ermöglicht.Technische daten
- Modell: 94476.0
- Rohraußendurchmesser: 15 mm
- Gewindemaß: Rp 1/2 Zoll
- Stichmaß: 150 mm
- Material: Rotguss
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Abstand Mitte zu Mitte: 150 mm
- Länge Anschluss 1: 35 mm
- Länge Anschluss 2: 36 mm
- Arbeitslänge Anschluss 1: 19,5 mm
- Arbeitslänge Anschluss 2: 12,4 mm
- Länge ab Wandplatte: 36 mm
- Systemgebunden: ja
- Konturcode: V
Kompatibilität und Zubehör
- Geeignet für Kupferrohre gemäß DVGW Arbeitsblatt GW 392
- Verwendbar mit kurzen Rotgusswinkeln (außer 95090 und 95092)
Installation
Die Montageeinheit sollte gemäß den geltenden Installationsrichtlinien für Rohrleitungssysteme installiert werden. Achten Sie darauf, die Lötanschlüsse ordnungsgemäß vorzubereiten und die Halterung sicher zu befestigen.Anwendung
Die Viega Montageeinheit Gemini 94476.0 wird in der Rohrleitungstechnik eingesetzt, insbesondere für die Verbindung von Kupferrohren in Heizungs- und Sanitärinstallationen.Weitere Informationen
- Offizielles Gütezeichen RAL Cu (RAL-RG 641/4)
- Hersteller-Artikelnummer: 101091
- Hersteller-Modellnummer: 94476.0
