Allgemeine Beschreibung

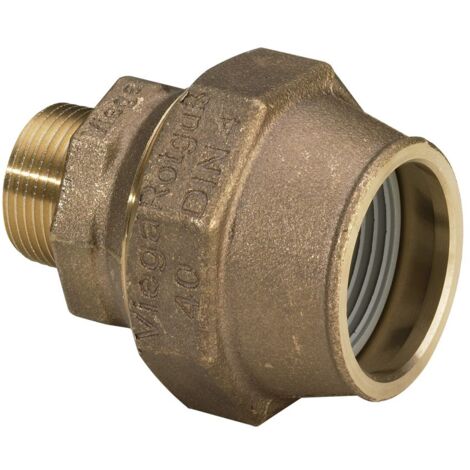

Das Viega Maxiplex Übergangsstück 9011 ist ein hochwertiges Klemmringverbindersystem aus korrosionsbeständigem Rotguss, das speziell für Kunststoffrohre entwickelt wurde. Es ermöglicht eine sichere Verbindung in Trinkwasserinstallationen und ist geeignet für erdverlegte, kommunale Trinkwasserversorgungsleitungen.
Technische daten
- Modell: 9011
- Hersteller-Artikelnummer: 277017
- Material: Rotguss (CuSn4Zn6Pb3-C-GS)
- Durchmesser (d): 40 mm
- Außengewinde (R): 1 Zoll (BSPT-R)
- Länge: 92 mm
- Arbeitslänge Anschluss 1: 24 mm
- Schlüsselweite: 67 mm
- Max. Betriebsdruck bei 20 °C: 16 bar (1,6 MPa)
- Max. Mediumtemperatur (Dauerbetrieb): -15 bis 95 °C
- Nenndurchmesser Anschluss 1: DN 25
- Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Geeignet für Rohrarten: PE 80/100/100RC, PE-Xa, PVC-U, PE-HD
- Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör)
- PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)
Installation
Das Übergangsstück wird durch einen Klemmanschluss mit einem Außengewinde konisch BSPT-R verbunden. Achten Sie darauf, dass die Dicht- und Klemmfunktion getrennt sind, um eine hohe Sicherheit zu gewährleisten.
Anwendung
- Trinkwasserinstallationen
Weitere Informationen
Das Produkt ist trinkwasserkonform nach UBA und bietet hohe Zugfestigkeit durch einen gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Es ermöglicht den Ausgleich von Rohrunebenheiten durch ein Dichtelement.
