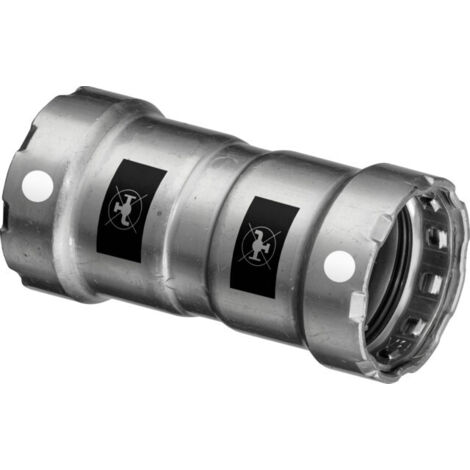

Viega Megapress S-Muffe, DN 50 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4315, 769673

Viega Megapress S-Muffe, DN 50 Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4315, 769673

VdS = VdS-Zulassung FW = Fernwärme gemäß AGFW FW 524 VdS = VdS-Zulassung

VdS = VdS-Zulassung FW = Fernwärme gemäß AGFW FW 524 VdS = VdS-Zulassung

Allgemein

Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulver­beschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert

Betriebsbedingungen

Betriebstemperatur -5 °C bis +140 °C (23 °F bis 284 °F) Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

Allgemein

Strömungsoptimiertes Pressverbindersystem aus unlegiertem Stahl 1.0308 mit einer äußeren galvanischen Zink-Nickel-Beschichtung für schwarze, verzinkte, industriell lackierte und pulver­beschichtete Stahlrohre. Pressverbinder mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert

Betriebsbedingungen

Betriebstemperatur -5 °C bis +140 °C (23 °F bis 284 °F) Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Wasser, Druckluft oder Inertgasen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

• Anschluss: Megapress S
• Modell: 4315
• Material: Stahl unlegiert, Zink-Nickel-Beschichtung
• Anwendung: Stahlrohre
• VdS-Zulassung: ja
• FW: ja
• DN: 50
• D: 2
• Z [mm]: 20
• L [mm]: 120
• Anschluss: Megapress S
• Modell: 4315
• Material: Stahl unlegiert, Zink-Nickel-Beschichtung
• Anwendung: Stahlrohre
• VdS-Zulassung: ja
• FW: ja
• DN: 50
• D: 2
• Z [mm]: 20
• L [mm]: 120

Einsatzbereiche

• Industrie- und Anlagenbau
• Nah- und Fernwärmeanlagen nach AGFW FW 524 (nach dem Gebäudeeintritt, ≤ DN50)
• Geschlossene Kühl- und Heizungsanlagen
• Druckluftanlagen
• Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
• Anlagen für technische Gase (Anfrage erforderlich)

Einsatzbereiche

• Industrie- und Anlagenbau
• Nah- und Fernwärmeanlagen nach AGFW FW 524 (nach dem Gebäudeeintritt, ≤ DN50)
• Geschlossene Kühl- und Heizungsanlagen
• Druckluftanlagen
• Feuerlösch- und Sprinkleranlagen (geforderte Mindest- und Maximalwandstärke beachten)
• Anlagen für technische Gase (Anfrage erforderlich)

mit ,SC‑Contur

• für Stahlrohre nach DIN ,EN ,10220/10255
• Stahl unlegiert, Zink-Nickel-Beschichtung
• Pressanschlüsse

Ausstattung

Dicht­elemente FKM, Schneidringe, Trennringemit ,SC‑Contur

• für Stahlrohre nach DIN ,EN ,10220/10255
• Stahl unlegiert, Zink-Nickel-Beschichtung
• Pressanschlüsse

Ausstattung

Dicht­elemente FKM, Schneidringe, Trennringe
