Viega Prestabo-Anschlussverschraubung, d 18mm, G 1 Stahl unlegiert, verzinkt Modell 1163, 601065
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

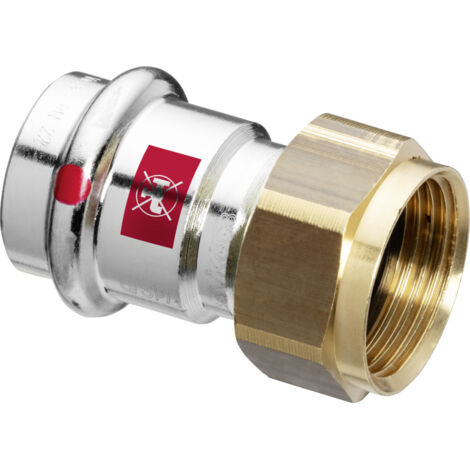

Viega Prestabo-Anschlussverschraubung, d 18mm, G 1 Stahl unlegiert, verzinkt Modell 1163, 601065
VdS = VdS-Zulassung VdS = VdS-Zulassung SW [mm] = Schlüsselweite
VdS = VdS-Zulassung VdS = VdS-Zulassung SW [mm] = Schlüsselweite
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
- Anschluss: Prestabo
- Modell: 1163
- Material: Stahl unlegiert, verzinkt
- Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
- VdS-Zulassung: nein
- d: 18
- G: 1
- Z [mm]: 11
- L1 [mm]: 41
- L2 [mm]: 8
- SW [mm]: 36
- Anschluss: Prestabo
- Modell: 1163
- Material: Stahl unlegiert, verzinkt
- Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
- VdS-Zulassung: nein
- d: 18
- G: 1
- Z [mm]: 11
- L1 [mm]: 41
- L2 [mm]: 8
- SW [mm]: 36
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
- Stahl unlegiert, verzinkt
- Pressanschluss, G-Gewinde
- flachdichtend
Ausstattung
Flachdichtung EPDM, Dichtelement EPDM, Mehrkantmit ,SC‑Contur- Stahl unlegiert, verzinkt
- Pressanschluss, G-Gewinde
- flachdichtend
Ausstattung
Flachdichtung EPDM, Dichtelement EPDM, MehrkantEigenschaften
- MarkeVIEGA
- Zertifizierung NFNF110
- MaterialStahl
- Menge pro Pack5
- Pressdurchmesser 118 mm
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationInnen/Außen
- FarbeGrau
- Pressdurchmesser 218 mm
- Durchmesser des Anschlusses18 mm
- Innendurchmesser18 mm
- Gewindegröße1" (26x34)
- Befestigung FittingZum Pressen
- FormZylindrisch
- Form des Fittings/ des AnschlussesBogen 20°
- Art Anschluss 2Innen/innen
- Verbindungstyp 3Innen/innen/innen
- Höhe3.8 cm
- Dichtung enthaltenJa
- AnschlussmaterialStahl
- Gewicht400 g
- Druck16 bar
- AnschlusstypZum Schrauben
- Art der VerbindungVerbindung
- Anschlusstyp b (Ausgang)Ausgang
- Verwendungszweck der VerbindungFür Heizkörper
- ManoMano Art.-NrME11927469
- MMID132127799117
- Herstellerreferenz601065
- EAN4015211601065
