Viega Raxofix T-Stück mit SC-Contur 5326.4, R 3/4" x d. 20x20mm, Siliziumbronze

Viega Raxofix T-Stück mit SC-Contur 5326.4, R 3/4" x d. 20x20mm, Siliziumbronze

Viega Raxofix: Einfach der Maßstab

Warum Viega Raxofix nach wie vor der Maßstab ist? Mit innovativen Pressverbindern ohne O-Ring bietet Viega Raxofix effiziente und sichere Installationen. Dank strömungsoptimierter Pressverbinder mit niedrigen Zeta-Werten genießen Sie mehr Komfort, Hygiene und Wirtschaftlichkeit.

Unsere strömungsoptimierten Raxofix-Pressverbinder ermöglichen oft eine durchgehende Installation mit nur einer Pressbacke. Selbst in beengten Situationen gewährleistet die Viega Pressgun Picco 6 Plus einfaches Verpressen. Mit den Gelenkzugbacken und den passenden Pressringen erreichen Sie sogar schwer zugängliche Bereiche. Das macht die Installation mit Raxofix besonders zeitsparend und wirtschaftlich.

Raxofix bietet eine Vielzahl von Installationskomponenten und Sonderformteilen für Trinkwasser- und Heizungsinstallationen sowie Rohre mit 16 bis 63 mm Durchmesser, die direkt von der Rolle verlegt werden können. Kein Kalibrieren oder Entgraten erforderlich – einfach verpressen und weiterarbeiten.

Die Vorteile auf einen Blick
- Strömungsoptimierte Pressverbinder mit geringen Zeta-Werten für niedrige Druckverluste
- Eine oftmals durchgehende Installation der Dimension 16 mm mit nur einer Pressbacke
- Pressringe von 16 bis 63 mm für die unkomplizierte Verarbeitung in schwer zugänglichen Bereichen
- Umfangreiches Sortiment für Trinkwasser- und Heizungsinstallation
- DGNB-konform vorgedämmte Raxofix-Rohre in den Dimensionen 16 bis 25 mm und den Dämmstärken 50% und 100% gemäß GEG und DIN 1988-200 – frei von Chlorparaffinen und Halogenen

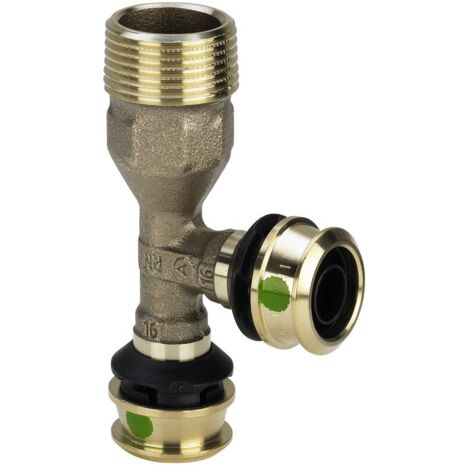

Raxofix**-T-Stück**
mit SC-Contur

- Siliziumbronze

- R-Gewinde, Pressanschlüsse

Modell 5326.4

Artikelnummer 647 643
R (Außengewinde kegelig): ¾
d1 (Rohraußendurchmesser): 20
d2 (Rohraußendurchmesser): 20

Raxofix-T-Stück mit SC-Contur Siliziumbronze R-Gewinde, Pressanschlüsse Ausstattung Mehrkant

Produktspezifikation

• Hersteller-Serie: Raxofix
• Hersteller-Modellnummer: 5326.4
• Hersteller-Artikelnummer: 647643
• Hersteller-Warengruppe: Rohrleitungstechnik
• Hersteller-Produktgruppe: Raxofix
• Ausführung: T-Stück
• Schlüsselweite: 24
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Bronze
• Werkstoffgüte Anschluss 3: Silizium-Bronze
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 2: SC
• Konturcode Verbindung 3: SC
• Max. Betriebsdruck bei max. Mediumtemperatur: 10
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 15
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 20
• Länge Anschluss 1: 40
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 25
• Länge Anschluss 3: 47
• Mit Stoßnocken: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): 70 - 80
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 2: Silizium-Bronze
• Mehrteilig: nein
• VdS-geprüft: nein
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 1,6
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 2
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 3,8
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 6,8
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 4,4
• DVGW-Siegel für Gas: nein
• Gastec QA Prüfung: nein
• Trinkwasserkonform nach UBA: Ja
