Allgemeine Beschreibung

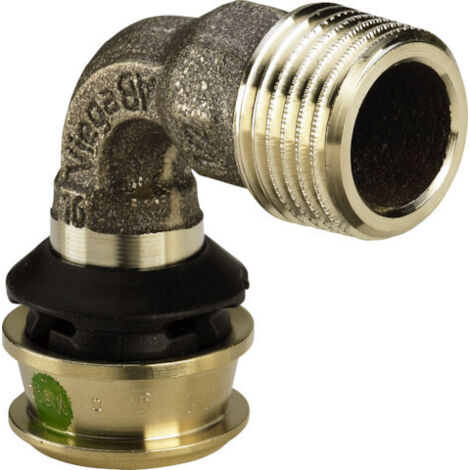

Der Viega Raxofix 5314 Übergangsbogen 90 Grad ist ein innovativer Pressfitting aus Siliziumbronze, der für die Installation von Trinkwasser- und Heizungsleitungen konzipiert ist. Mit einem Durchmesser von 20 mm und einem Außengewinde von 3/4 Zoll (R-Gewinde) bietet dieser Bogen eine zuverlässige und dichte Verbindung ohne aufwendige Löt- oder Schweißarbeiten. Das strömungsoptimierte Design sorgt für niedrige Druckverluste und eine einfache Installation, selbst in beengten Räumen.Technische daten
- Modell: 5314
- Material: Siliziumbronze (CC246E / CuSi4Zn9MnP)
- Rohraußendurchmesser: 20 mm
- Außengewinde: 3/4 Zoll (R)
- Winkel des Bogens: 90 Grad
- Schlüsselweite: 24 mm
- Länge Anschluss 1: 39 mm
- Länge Anschluss 2: 45 mm
- Max. Betriebsdruck bei 20 °C: 10 bar
- Mediumtemperatur (Dauerbetrieb): 70 - 80 °C
- Zeta-Wert: 4,7
- Mit Dichtungsmaterial: ja
- Trinkwasserkonform nach UBA: ja
Kompatibilität und Zubehör
- Kompatibel mit Raxofix-Systemen
- Geeignet für Mehrschichtverbundrohre und Vollkunststoffrohre
- Presswerkzeuge von Viega für die Installation erforderlich
Installation
Die Installation des Viega Raxofix Übergangsbogens erfolgt schnell und einfach durch die O-ringlose Presstechnologie. Es sind keine zusätzlichen Schritte wie Kalibrieren oder Entgraten erforderlich. Der Bogen kann direkt verpresst werden, was die Installation erheblich beschleunigt.
Anwendung
- Trinkwasserinstallationen
- Heizungsanlagen
- Regenwasseranlagen
- Druckluftanlagen
Weitere Informationen
Der Viega Raxofix Übergangsbogen ist für Misch-Installationen unabhängig von der Fließrichtung geeignet. Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht, was die Sicherheit der Installation erhöht.
