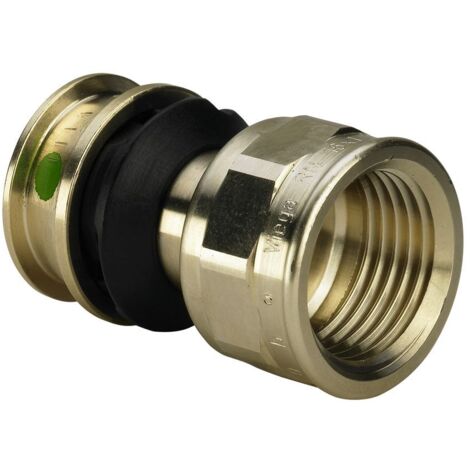

Viega Raxofix-Übergangsstück, d 50mm, Rp 11/4 Siliziumbronze Modell 5312, 646240

Viega Raxofix-Übergangsstück, d 50mm, Rp 11/4 Siliziumbronze Modell 5312, 646240

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehr­schicht­ver­bun­d­roh­ren und Vollkunststoffrohren. Mehr­schicht­ver­bun­d­rohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 70 °C / 158 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI

Werkstoffe Verbinder

Siliziumbronze: CC246E / CuSi4Zn9MnP

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehr­schicht­ver­bun­d­roh­ren und Vollkunststoffrohren. Mehr­schicht­ver­bun­d­rohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 70 °C / 158 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI

Werkstoffe Verbinder

Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

• Anschluss: Raxofix
• Modell: 5312
• Material: Siliziumbronze
• Anwendung: Trinkwasser
• d: 50
• Rp: 1¼
• Z [mm]: 23
• L [mm]: 69
• SW [mm]: 47
• Anschluss: Raxofix
• Modell: 5312
• Material: Siliziumbronze
• Anwendung: Trinkwasser
• d: 50
• Rp: 1¼
• Z [mm]: 23
• L [mm]: 69
• SW [mm]: 47

Einsatzbereiche Vollkunststoffrohr

• Trinkwasser

Einsatzbereiche Vollkunststoffrohr

• Trinkwasser

Einsatzbereiche Mehr­schicht­ver­bun­d­rohr

• Trinkwasser
• Heizungsanlagen
• Regenwasser
• Druckluftanlagen

Einsatzbereiche Mehr­schicht­ver­bun­d­rohr

• Trinkwasser
• Heizungsanlagen
• Regenwasser
• Druckluftanlagen

• Siliziumbronze
• Press­anschluss, Rp‑Gewinde

Ausstattung

• Siliziumbronze
• Press­anschluss, Rp‑Gewinde

Ausstattung
