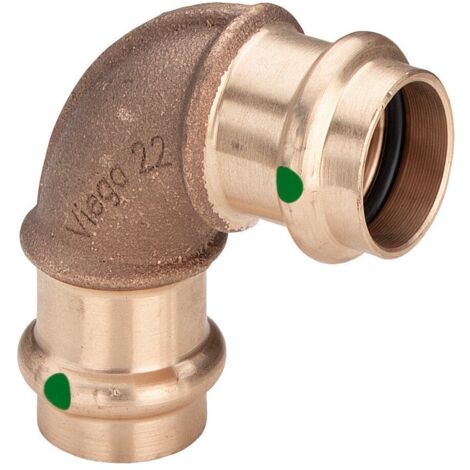

Viega Sanpress-Bogen 90 Grad, d 12mm Rotguss oder Siliziumbronze Modell 2216, 298340

Viega Sanpress-Bogen 90 Grad, d 12mm Rotguss oder Siliziumbronze Modell 2216, 298340

Z* [mm] = Z-Maß der Vorgängerversion L* [mm] = Länge der Vorgängerversion

Z* [mm] = Z-Maß der Vorgängerversion L* [mm] = Länge der Vorgängerversion

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Rotguss oder Siliziumbronze (Werkstoffwechsel infolge der aktuellen Pro­duk­ti­ons­um­stel­lung von Rotguss auf die für Viega weltweit einheitliche Legierung Siliziumbronze) und Rohren aus Edelstahl 1.4401 und 1.4521. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Rotguss oder Siliziumbronze (Werkstoffwechsel infolge der aktuellen Pro­duk­ti­ons­um­stel­lung von Rotguss auf die für Viega weltweit einheitliche Legierung Siliziumbronze) und Rohren aus Edelstahl 1.4401 und 1.4521. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

• Anschluss: Sanpress
• Modell: 2216
• Material: Rotguss oder Siliziumbronze
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 12
• Z [mm]: 19
• L [mm]: 37
• Z* [mm]: nein
• L* [mm]: nein
• Anschluss: Sanpress
• Modell: 2216
• Material: Rotguss oder Siliziumbronze
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 12
• Z [mm]: 19
• L [mm]: 37
• Z* [mm]: nein
• L* [mm]: nein

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

mit ,SC‑Contur

• Rotguss oder Siliziumbronze
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDMmit ,SC‑Contur

• Rotguss oder Siliziumbronze
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDM
