Allgemeine Beschreibung

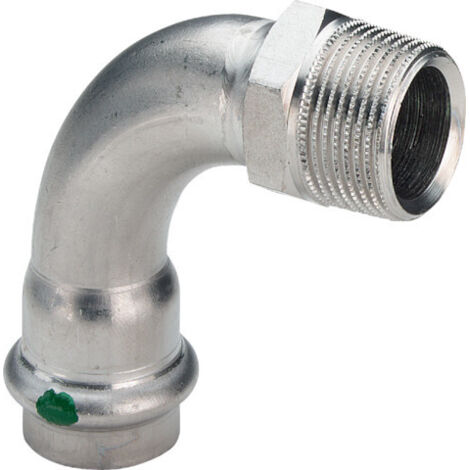

Der Viega Sanpress Inox Bogen 436919 ist ein 90° Übergangsbogen aus rostfreiem Stahl mit SC-Contur. Er ist für den Einsatz in der Rohrleitungstechnik konzipiert und bietet eine zuverlässige Verbindung durch seinen Pressanschluss und das Dichtelement aus EPDM.Technische daten
- Modell: 2314
- Rohraußendurchmesser Anschluss 1: 18 mm
- Rohraußendurchmesser Anschluss 2: 22 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Winkel des Bogens: 90°
- Länge Anschluss 1: 40 mm
- Länge Anschluss 2: 50 mm
- Arbeitslänge Anschluss 1: 18 mm
- Max. Betriebsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): bis zu 105 °C
- Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
- Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
- Schlüsselweite: 27 mm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Pressanschluss für Rohrleitungen mit Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Installation
- Der Bogen wird durch Pressen mit einer geeigneten Pressmaschine installiert.
Anwendung
- Ideal für Anwendungen in der Sanitär- und Heizungsinstallation.
- Geeignet für den Einsatz mit Wasser und anderen nicht korrosiven Medien.
Weitere Informationen
- VdS-geprüft: nein
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
- Mit thermischer Isolierung: nein
- Systemgebunden: nein
- Zugfest: ja
