Allgemeine Beschreibung

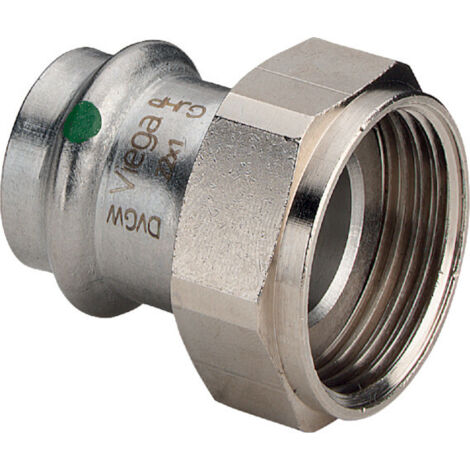

Die Viega Sanpress Inox-Anschlussverschraubung Modell 2363 ist eine hochwertige, rostfreie Verbindungslösung aus Edelstahl. Sie verfügt über eine SC-Contur und ist für Pressanschlüsse mit G-Gewinde konzipiert. Diese Verschraubung ist ideal für Anwendungen, bei denen eine zuverlässige und dichte Verbindung erforderlich ist.Technische daten
- Rohraußendurchmesser Anschluss 1: 54 mm
- Nenndurchmesser Anschluss 2: 2 3/8 Zoll
- Arbeitsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): bis zu 105 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
- Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
- Schlüsselweite: 78 mm
- Länge Anschluss 1: 77 mm
- Länge Anschluss 2: 13 mm
- Arbeitslänge Anschluss 1: 24 mm
- Arbeitslänge Anschluss 2: 23,7 mm
- VdS-geprüft: ja
Kompatibilität und Zubehör
- Pressmuffe Anschluss 1
- Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2
Installation
Die Installation erfolgt durch das Pressen der Muffe auf das Rohr, gefolgt von der Verbindung mit dem Innengewinde. Achten Sie darauf, dass die Dichtungen korrekt platziert sind, um eine optimale Abdichtung zu gewährleisten.Anwendung
Diese Verschraubung eignet sich für verschiedene Anwendungen in der Rohrleitungstechnik, insbesondere in Bereichen, in denen eine hohe Temperatur- und Druckbeständigkeit erforderlich ist.Weitere Informationen
- Die Überwurfmutter besteht aus vernickeltem Messing.
- Die Dichtungen sind aus EPDM, was eine hohe Beständigkeit gegen verschiedene Medien bietet.
