Allgemeine Beschreibung

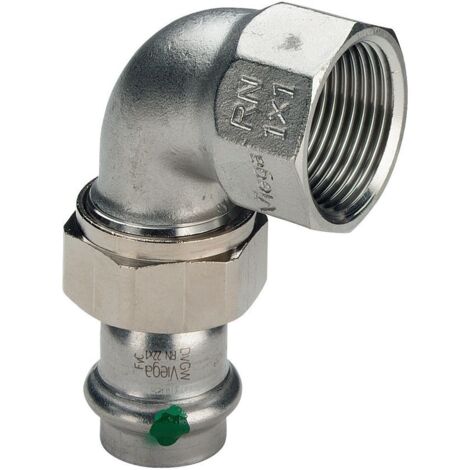

Die Viega Sanpress Inox Winkelverschraubung 437336 ist eine 90°-Übergangsverschraubung aus rostfreiem Stahl mit einem Pressanschluss und Rp-Gewinde. Sie ist mit einem Dichtelement aus EPDM und einer Flachdichtung ausgestattet, was eine flachdichtende Verbindung gewährleistet. Die Überwurfmutter besteht aus vernickeltem Messing und die Konstruktion ist für wasserberührte Bauteile geeignet.Technische daten
- Hersteller-Serie: Sanpress Inox
- Hersteller-Modellnummer: 2355
- Hersteller-Artikelnummer: 437336
- Form: gerade
- Winkel des Bogens: 90°
- Schlüsselweite: 38 mm
- Anschluss 1: Pressmuffe (22 mm)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Länge Anschluss 1: 74 mm
- Länge Anschluss 2: 44 mm
- Arbeitslänge Anschluss 1: 51 mm
- Arbeitslänge Anschluss 2: 25 mm
- Rohraußendurchmesser Anschluss 1: 22 mm
- Rohraußendurchmesser Anschluss 2: 28 mm
- Max. Betriebsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): bis zu 105 °C
- Werkstoff des Anschlusses 1: Edelstahl 316 (1.4401)
- Werkstoff des Anschlusses 2: Edelstahl 316 (1.4401)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- VdS-geprüft: ja
Kompatibilität und Zubehör
- Kompatibel mit anderen Sanpress Inox Komponenten
Installation
- Die Installation erfolgt durch Pressen der Muffe auf das Rohr.
- Stellen Sie sicher, dass die Dichtungen korrekt positioniert sind, um Leckagen zu vermeiden.
Anwendung
- Ideal für die Verbindung von Rohrleitungen in wasserführenden Systemen.
- Geeignet für Anwendungen in der Sanitär- und Heizungsinstallation.
Weitere Informationen
- Hinweis: Werkstoffangaben beziehen sich auf wasserberührte Bauteile.
