Allgemeine Beschreibung

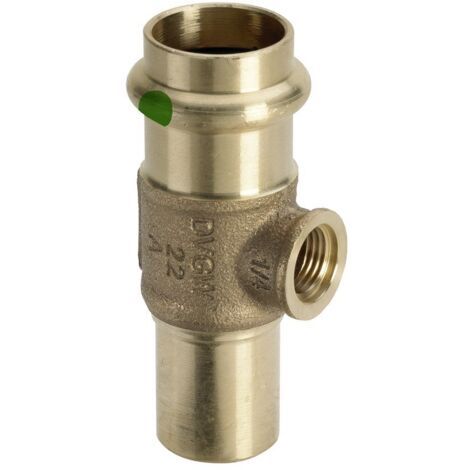

Das Viega Sanpress T-Stück 18-1/4''-18 (1/4''IG) ist ein hochwertiges Verbindungselement aus Rotguss, das für den nachträglichen Einbau von Probenahmestellen in Rohrleitungen sowie für den Anschluss von Entleerungsventilen konzipiert ist. Es verfügt über eine SC-Contur und ist ideal für Anwendungen mit einem Betriebsdruck von bis zu 16 bar und einer Betriebstemperatur von maximal 110 °C.Technische daten
- Betriebsdruck pmax: 16 bar
- Betriebstemperatur Tmax: 110 °C
- Nenndurchmesser Anschluss 1: DN 15
- Nenndurchmesser Anschluss 2: 1/4 Zoll (8)
- Nenndurchmesser Anschluss 3: DN 15
- Rohraußendurchmesser Anschluss 1: 18 mm
- Rohraußendurchmesser Anschluss 2: 8 mm
- Rohraußendurchmesser Anschluss 3: 18 mm
- Länge Anschluss 1: 36 mm
- Länge Anschluss 2: 19 mm
- Länge Anschluss 3: 38 mm
- Arbeitslänge Anschluss 1: 14 mm
- Arbeitslänge Anschluss 2: 12 mm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Mit Dichtungsmaterial: ja
- Mit TÜV-Zulassung: ja
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
Kompatibilität und Zubehör
- Verwendung in Verbindung mit Sanpress-Schiebemuffe Modell 2215.5
Installation
- Einbau in Rohrleitungen für Probenahmeventile und Entleerungsventile
- Pressanschluss für einfache Installation
Anwendung
- Nachträglicher Einbau von Probenahmestellen in Rohrleitungen
- Anschluss von Entleerungsventilen in Verbindung mit Kugelhähnen
Weitere Informationen
- Werkstoff des Anschlusses: Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Mit thermischer Isolierung: nein
- Mehrteilig: nein
